NCB-5EFOBLR-305

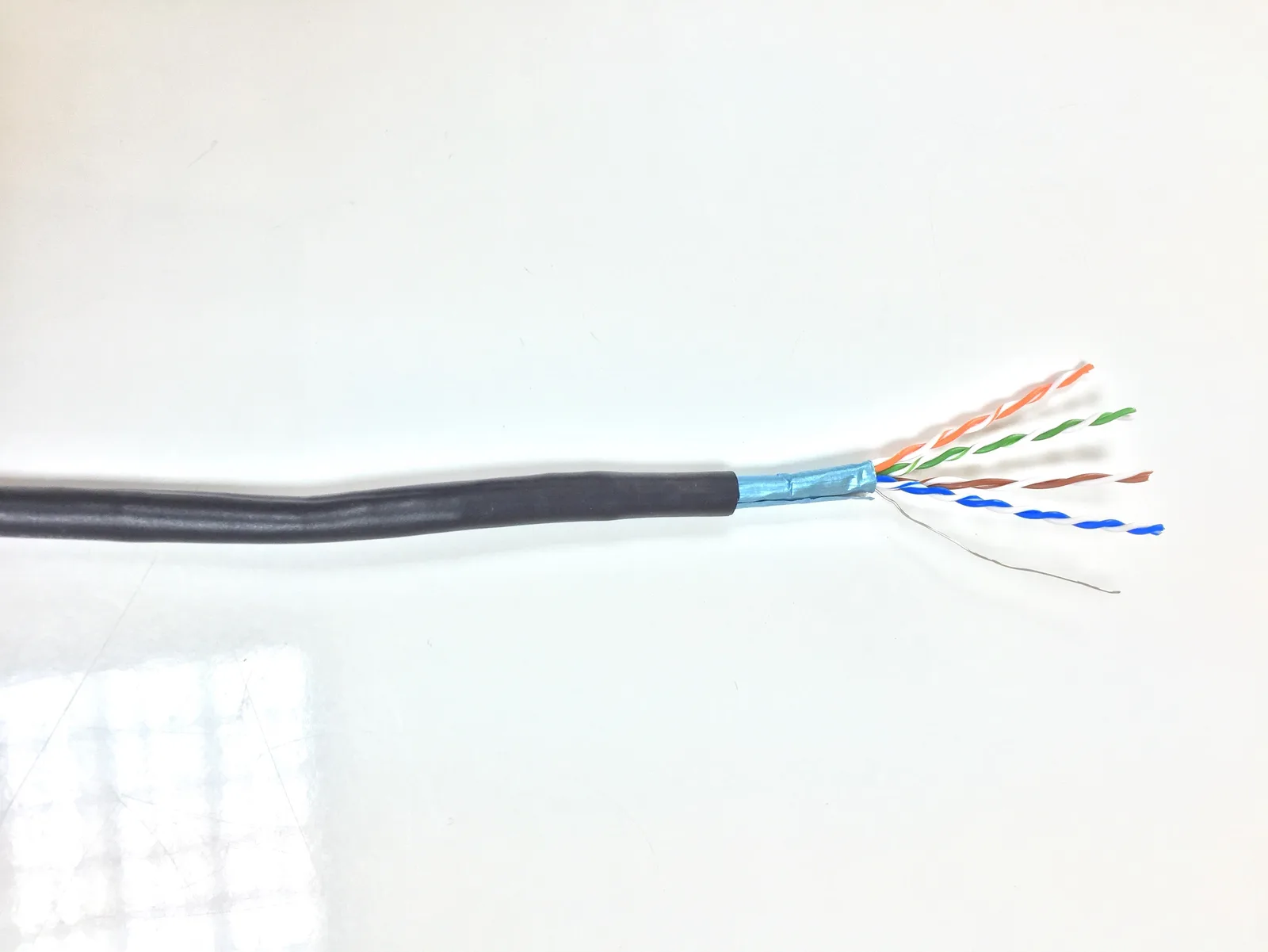

كبلات Cat5e FTP للاستخدام الخارجي
1 طراز
- متوافق مع مواصفات Cat5e
- كبل محمي (Shielded) بـ 4 أزواج مجدولة (FTP)
- عازل PE
- غلاف خارجي من PVC مقاوم للأشعة فوق البنفسجية (UV)
- الأزواج ملفوفة برقائق الألمنيوم مع سلك تأريض
- معبأ على بكرة MDF داخل صندوق
المعاييرISO/IEC 11801
نظرة عامة
كبل بأداء محسّن لنقل البيانات عالية السرعة وإشارات الصوت والفيديو (RGB) الرقمية والتناظرية على شبكات LAN. يدعم معيار Gigabit Ethernet (1000BASE-T). يعمل بعرض نطاق ترددي قدره 100 MHz. يتجاوز هذا الكبل بكثير متطلبات المعيار الجديد ANSI/TIA-568.2-D وISO/IEC 11801
التركيب
| الموصل | نحاس عاري مصمت 24 AWG (4 أزواج) |
|---|---|
| العزل | بولي إيثيلين عالي الكثافة |
| الأزواج | 2 موصلان معزولان ملفوفان معاً |
| الغلاف | غلاف خارجي UV PVC |
| التدريع | رقائق ألمنيوم/بوليستر |
| قطر الكبل | 6.3 mm اسمي |
الخصائص الكهربائية
| المعاوقة المميزة | 100±15Ω |
|---|---|
| مقاومة الموصل | ≤ 9.38Ω/100 m |
| السعة المتبادلة | <5.6 nF/100 m |
| عدم توازن المقاومة | 5% كحد أقصى |
| عدم توازن السعة | 330 pF/100 m |
| فرق زمن الانتشار (Delay Skew) | < 45 ns |
| NVP | 69% |
الخصائص الميكانيكية
| نصف قطر الانحناء | < 8 x قطر الكبل عند -20°C ± 1°C |
|---|---|
| قوة السحب | 9.5 kg |
| نطاق درجة حرارة التشغيل | -20°C إلى +70°C |
| نطاق درجة حرارة التخزين | 0°C إلى +50°C |
خصائص الإرسال
| التردد (MHz) | فقد الإدراج (dB/100M) | RL (dB) | NEXT (dB) | PSNEXT (dB) | ELFEXT (dB) | PSELFEXT (dB) | ACR (dB) | PSACR (dB) |
|---|---|---|---|---|---|---|---|---|
| 1 | 2.0 | 20.0 | 65.3 | 62.3 | 63.8 | 60.8 | 63.3 | 60.3 |
| 4 | 4.1 | 23.0 | 56.3 | 53.3 | 51.8 | 48.8 | 52.2 | 49.2 |
| 8 | 5.8 | 24.5 | 51.8 | 48.8 | 45.7 | 42.7 | 46.0 | 43.0 |
| 10 | 6.5 | 25.0 | 50.3 | 47.3 | 43.8 | 40.8 | 43.8 | 40.8 |
| 16 | 8.2 | 25.0 | 47.2 | 44.2 | 39.7 | 36.7 | 39.0 | 36.0 |
| 20 | 9.3 | 25.0 | 45.8 | 42.8 | 37.8 | 34.8 | 36.5 | 33.5 |
| 25 | 10.4 | 24.2 | 44.3 | 41.3 | 35.8 | 32.8 | 33.9 | 30.9 |
| 31.25 | 11.7 | 23.3 | 42.9 | 39.9 | 33.9 | 30.9 | 31.2 | 28.8 |
| 62.5 | 17.0 | 20.7 | 38.4 | 35.4 | 27.9 | 24.9 | 21.4 | 18.4 |
| 100 | 22.0 | 19.0 | 35.3 | 32.3 | 23.8 | 20.8 | 13.3 | 10.3 |
ترميز الألوان
| الزوج | اللون |
|---|---|
| 1-2 | أبيض بخط برتقالي، وبرتقالي |
| 3-6 | أبيض بخط أخضر، وأخضر |
| 4-5 | أبيض بخط أزرق، وأزرق |
| 7-8 | أبيض بخط بني، وبني |
مؤهل للحصول على ضمان D-Link لأنظمة الكبلات لمدة 25 عامًا عند تصميم التركيب وتوريده وتنفيذه واختباره بواسطة شريك معتمد من D-Link.
معلومات الطلب
الطرازات المتوفرة
| رمز القطعة | الوصف | اللون |
|---|---|---|
| NCB-5EFOBLR-305 | كبل خارجي Cat5e FTP 24 AWG UV PVC - 305 m/لفة، أسود | أسود |
