NCB-5EUXXX Series
كبل Cat5e UTP
عدد الطرازات: 2

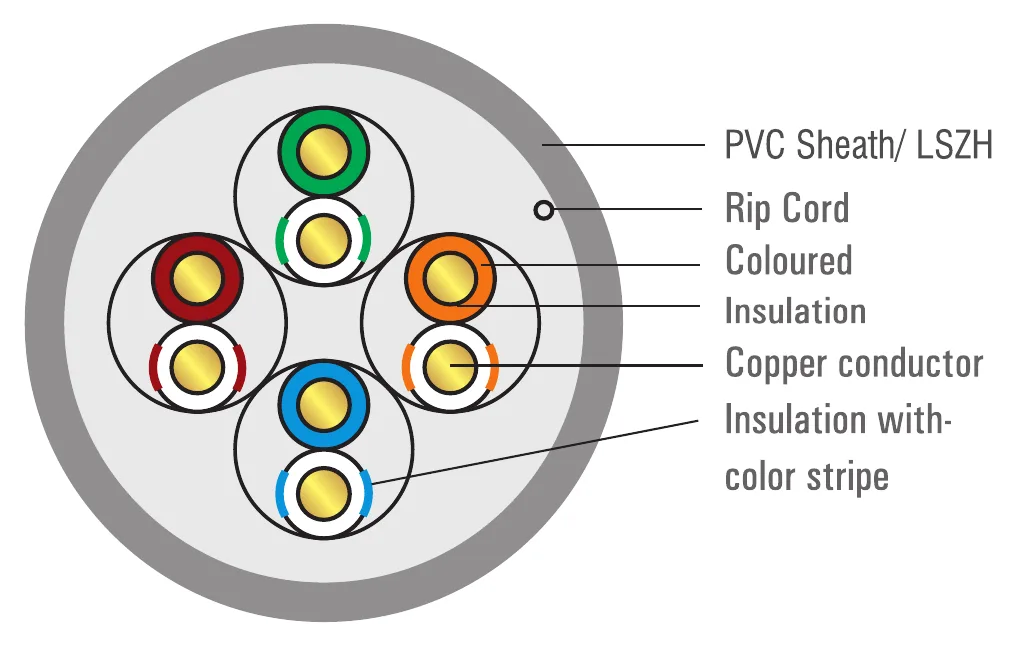

- متوافق مع مواصفات Cat5e
- كبل غير محمي بـ 4 أزواج مجدولة (UTP)
- عازل PE
- غلاف FR PVC
- معبأ على بكرة سهلة السحب داخل صندوق لتسهيل التركيب
المعاييرISO/IEC 11801
نظرة عامة
كبل بأداء محسّن لنقل البيانات عالية السرعة وإشارات الصوت والفيديو (RGB) الرقمية والتناظرية على شبكات LAN. يدعم معيار Gigabit Ethernet (1000BASE-T). يعمل بعرض نطاق ترددي يصل إلى 100 MHz. يتجاوز هذا الكبل بكثير متطلبات المعيار الجديد ANSI/TIA-568.2-D وISO/IEC 11801.
التركيب
| الفئة | كبل 5e UTP مصمت |
|---|---|
| الموصل | 24 AWG متعدد النوى (مصمت) |
| الموصل | نحاس عاري |
| العزل | HD-PE |
| المادة | FR PVC |
| مقاومة الحرارة | 70 درجة مئوية كحد أقصى (محدودة بدرجة الحرارة) |
| قطر الكبل | 4.9 mm اسمي |
الخصائص الكهربائية
| المعاوقة المميزة | 100±15Ω |
|---|---|
| مقاومة الموصل | ≤ 9.38Ω/100 m |
| السعة المتبادلة | <5.6 nF/100 m |
| عدم توازن المقاومة | 5% كحد أقصى |
| عدم توازن السعة | 330 pF/100 m |
| فرق زمن الانتشار (Delay Skew) | <45 ns |
| NVP | 69% |
الخصائص الميكانيكية
| نصف قطر الانحناء | < 4 x قطر الكبل عند -20°C ± 1°C |
|---|---|
| قوة السحب | 9.5 kg |
| نطاق درجة حرارة التشغيل | -20°C إلى +70°C |
| نطاق درجة حرارة التخزين | 0°C إلى +50°C |
خصائص الإرسال
| التردد (MHz) | فقد الإدراج (dB/100M) | RL (dB) | NEXT (dB) | PSNEXT (dB) | ELFEXT (dB) | PSELFEXT (dB) | ACR (dB) | PSACR (dB) |
|---|---|---|---|---|---|---|---|---|
| 1 | 2.0 | 20.0 | 65.3 | 62.3 | 63.8 | 60.8 | 63.3 | 60.3 |
| 4 | 4.1 | 23.0 | 56.3 | 53.3 | 51.8 | 48.8 | 52.2 | 49.2 |
| 8 | 5.8 | 24.5 | 51.8 | 48.8 | 45.7 | 42.7 | 46.0 | 43.0 |
| 10 | 6.5 | 25.0 | 50.3 | 47.3 | 43.8 | 40.8 | 43.8 | 40.8 |
| 16 | 8.2 | 25.0 | 47.2 | 44.2 | 39.7 | 36.7 | 39.0 | 36.0 |
| 20 | 9.3 | 25.0 | 45.8 | 42.8 | 37.8 | 34.8 | 36.5 | 33.5 |
| 25 | 10.4 | 24.3 | 44.3 | 41.3 | 35.8 | 32.8 | 33.9 | 30.9 |
| 31.25 | 11.7 | 23.6 | 42.9 | 39.9 | 33.9 | 30.9 | 31.2 | 28.2 |
| 62.5 | 17.0 | 21.5 | 38.4 | 35.4 | 27.9 | 24.9 | 21.4 | 18.4 |
| 100 | 22.0 | 20.1 | 35.3 | 32.3 | 23.8 | 20.8 | 13.3 | 10.3 |
ترميز الألوان
| الزوج | اللون |
|---|---|
| 1-2 | أبيض بخط برتقالي، وبرتقالي |
| 3-6 | أبيض بخط أخضر، وأخضر |
| 4-5 | أبيض بخط أزرق، وأزرق |
| 7-8 | أبيض بخط بني، وبني |
مؤهل للحصول على ضمان D-Link لأنظمة الكبلات لمدة 25 عامًا عند تصميم التركيب وتوريده وتنفيذه واختباره بواسطة شريك معتمد من D-Link.
معلومات الطلب
الطرازات المتوفرة
| رمز القطعة | الوصف | اللون |
|---|---|---|
| NCB-5EUGRYR-305 | CAT5e UTP 24 AWG مصمت: 305 m، رمادي | رمادي |
| NCB-5EUBLUR-305 | CAT5e UTP 24 AWG مصمت: 305 m، أزرق | أزرق |
