DC6FTP Series
كبل D-Lite Cat6 F/UTP CCA
عدد الطرازات: 2

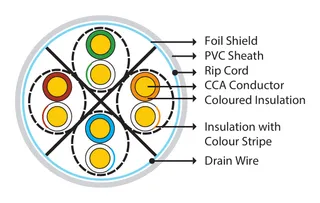

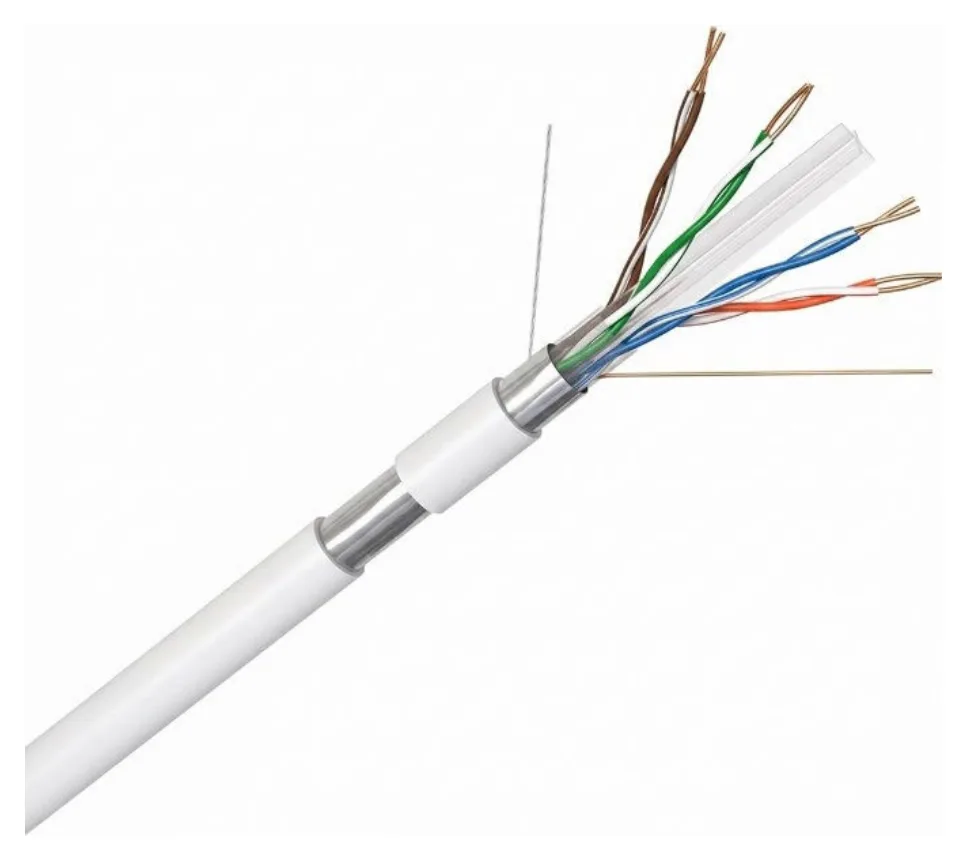

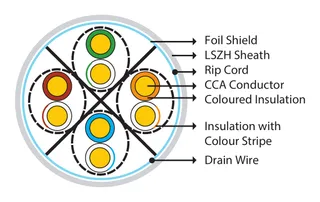

- متوافق مع مواصفات Cat6
- كبل محمي (Shielded) بـ 4 أزواج مجدولة (FTP)
- موصل CCA (25% Cu) 23 AWG
- رقائق ألمنيوم
- عازل PE
- غلاف PVC أو LSZH
- معبأ على بكرة سهلة السحب داخل صندوق لتسهيل التركيب
المعاييرمتوافق مع جميع الأنظمة الشائعة وفق ANSI/TIA-568.2-D وISO/IEC 11801
نظرة عامة
كبل بأداء محسّن لنقل البيانات عالية السرعة وإشارات الصوت والفيديو الرقمية والتناظرية (RGB) في شبكات LAN. يدعم معيار Gigabit Ethernet (1000BASE-T). يعمل بعرض نطاق ترددي يصل إلى 250MHz. يتجاوز هذا الكبل بكثير متطلبات المعيارين ANSI/TIA-568.2-D وISO/IEC 11801
المواصفات
| الفئة | كبل Cat6 FTP مصمت |
|---|---|
| الموصل | 23 AWG CCA |
| العزل | HD-PE |
| المادة | PVC (DC6FTP-305), LSZH (DC6FTP-305-LS) |
| مقاومة الحرارة | 70 درجة مئوية كحد أقصى (محدودة بدرجة الحرارة) |
| قطر الكبل | 6.8±0.1mm |
الخصائص الكهربائية
| المعاوقة المميزة | 100±15Ω |
|---|---|
| مقاومة الموصل | ≤12Ω/100m |
| السعة المتبادلة | <5.6nF/100m |
| عدم توازن المقاومة | 5% كحد أقصى |
| عدم توازن السعة | 330pF/100m |
| فرق زمن الانتشار (Delay Skew) | <45ns |
| NVP | 69% |
الخصائص الميكانيكية
| نصف قطر الانحناء | < 4 x قطر الكبل عند -20°C ± 1°C |
|---|---|
| قوة السحب | 9.5kg |
| نطاق درجة حرارة التشغيل | -20°C إلى +70°C |
| نطاق درجة حرارة التخزين | 0°C إلى +50°C |
التعبئة
| التعبئة | متوفر على بكرة سهلة السحب داخل صندوق بطول مضمون 305m |
|---|
خصائص الإرسال
| التردد (MHz) | RL (dB) | NEXT (dB) | PSNEXT (dB) | تأخر الطور ≤ns | ATT (dB) | ACR-F (dB) | PS ACR-F (dB) |
|---|---|---|---|---|---|---|---|
| 1 | 19.0 | 65.0 | 62.0 | 570 | 3.0 | 63.3 | 60.3 |
| 4 | 19.0 | 63.0 | 60.5 | 552 | 4.9 | 51.2 | 48.2 |
| 8 | 19.0 | 58.2 | 55.6 | 546.7 | 6.35 | 45.2 | 42.2 |
| 16 | 18.0 | 53.2 | 50.6 | 543 | 8.4 | 39.2 | 36.2 |
| 20 | 17.5 | 51.60 | 49.0 | 542 | 9.3 | 37.2 | 34.2 |
| 62.5 | 14.0 | 43.4 | 40.6 | 538.6 | 16.5 | 27.3 | 24.3 |
| 100 | 12.0 | 39.9 | 37.1 | 537.6 | 21.3 | 23.3 | 20.3 |
| 200 | 9.0 | 34.8 | 31.9 | 536.5 | 31.5 | 17.2 | 14.2 |
| 250 | 8.0 | 33.1 | 30.2 | 536.3 | 35.9 | 15.3 | 12.3 |
ترميز الألوان
| الزوج | اللون |
|---|---|
| 1-2 | أبيض بخط برتقالي، وبرتقالي |
| 3-6 | أبيض بخط أخضر، وأخضر |
| 4-5 | أبيض بخط أزرق، وأزرق |
| 7-8 | أبيض بخط بني، وبني |
معلومات الطلب
الطرازات المتوفرة
| رمز القطعة | الوصف | اللون |
|---|---|---|
| DC6FTP-305 | كبل اتصالات D-lite F/UTP Cat6 23 AWG PVC CCA، صندوق 305m - رمادي فاتح | رمادي |
| DC6FTP-305-LS | كبل اتصالات D-lite F/UTP Cat6 23 AWG LSZH CCA، صندوق 305m - أبيض | أبيض |
