NCB-C6SGRYR-305-24
كبل Cat6 FTP 24 AWG
عدد الطرازات: 2
- متوافق مع مواصفات Cat 6
- كبل محمي (Shielded) بـ 4 أزواج مجدولة (FTP)
- عازل PE
- فاصل مركزي متصالب من PE
- غلاف FR PVC
- الأزواج ملفوفة برقائق الألمنيوم مع سلك تأريض
- معبأ على بكرة MDF داخل صندوق
المعاييرISO/IEC 11801
نظرة عامة
كبل بأداء محسّن لنقل البيانات عالية السرعة وإشارات الصوت والفيديو (RGB) الرقمية والتناظرية على شبكات LAN. يدعم معيار Gigabit Ethernet (1000BASE-T). يعمل بعرض نطاق ترددي قدره 250 MHz. يعمل الغلاف المعدني كقفص فاراداي (Faraday cage) لتقليل تأثير الضوضاء الكهربائية على الإشارات وللحد من الإشعاع الكهرومغناطيسي الذي قد يتداخل مع الأجهزة الأخرى. يتجاوز هذا الكبل بكثير متطلبات المعيار الجديد ANSI/TIA-568.2-E وISO/IEC 11801.

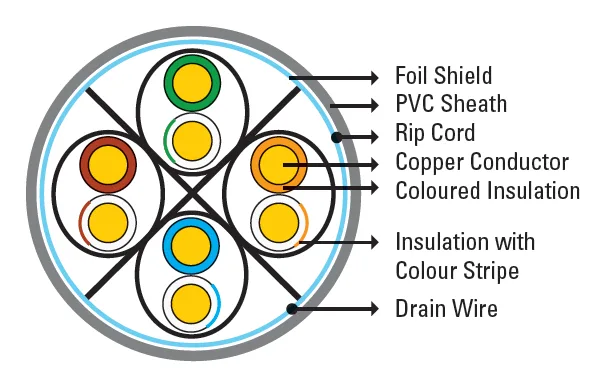

التركيب
| الموصل | نحاس عاري مصمت 24 AWG (4 أزواج) |
|---|---|
| العزل | بولي إيثيلين عالي الكثافة |
| الأزواج | 2 موصلان معزولان ملفوفان معاً |
| الغلاف | FR PVC |
| التدريع | رقائق ألمنيوم/بوليستر |
| قطر الكبل | 6.5 mm اسمي |
الخصائص الكهربائية
| المعاوقة المميزة | 100±15Ω |
|---|---|
| مقاومة الموصل | ≤ 9.38Ω/100m |
| السعة المتبادلة | <5.6nF/100m |
| عدم توازن المقاومة | 5% كحد أقصى |
| عدم توازن السعة | 330pF/100m |
| فرق زمن الانتشار (Delay Skew) | < 45ns |
| NVP | 69% |
الخصائص الميكانيكية
| نصف قطر الانحناء | 8 x قطر الكبل عند -20°C ± 1°C |
|---|---|
| قوة السحب | 11.5 kg |
| نطاق درجة حرارة التشغيل | -20°C إلى +70°C |
| نطاق درجة حرارة التخزين | 0°C إلى +50°C |
خصائص الإرسال
| التردد (MHz) | فقد الإدراج (dB/100M) | RL (dB) | NEXT (dB) | PSNEXT (dB) | ELFEXT (dB) | PSELFEXT (dB) | ACR (dB) | PSACR (dB) |
|---|---|---|---|---|---|---|---|---|
| 1 | 2.0 | 20.0 | 74.3 | 72.3 | 67.8 | 64.8 | 72.3 | 70.3 |
| 4 | 3.8 | 23.0 | 65.3 | 63.3 | 55.8 | 52.8 | 61.5 | 59.5 |
| 8 | 5.3 | 24.5 | 60.8 | 58.8 | 49.7 | 46.7 | 55.5 | 53.5 |
| 10 | 6.0 | 25.0 | 59.3 | 57.3 | 47.8 | 44.8 | 53.3 | 51.3 |
| 16 | 7.6 | 25.0 | 56.2 | 54.2 | 43.7 | 40.7 | 48.6 | 46.6 |
| 20 | 8.5 | 25.0 | 54.8 | 52.8 | 41.8 | 38.8 | 46.3 | 44.3 |
| 25 | 9.5 | 24.3 | 53.3 | 51.3 | 39.8 | 36.8 | 43.8 | 41.8 |
| 31.25 | 10.7 | 23.6 | 51.9 | 49.9 | 37.9 | 34.9 | 41.2 | 39.2 |
| 62.5 | 15.4 | 21.5 | 47.4 | 45.4 | 31.9 | 28.9 | 32.0 | 30.0 |
| 100 | 19.8 | 20.1 | 44.3 | 42.3 | 27.8 | 24.8 | 24.5 | 22.5 |
| 200 | 29.0 | 18.0 | 39.8 | 37.8 | 21.8 | 18.8 | 10.8 | 8.8 |
| 250 | 32.8 | 17.3 | 38.3 | 36.3 | 19.8 | 16.8 | 5.5 | 3.5 |
ترميز الألوان
| الزوج | اللون |
|---|---|
| 1-2 | أبيض بخط برتقالي، وبرتقالي |
| 3-6 | أبيض بخط أخضر، وأخضر |
| 4-5 | أبيض بخط أزرق، وأزرق |
| 7-8 | أبيض بخط بني، وبني |
مؤهل للحصول على ضمان D-Link لأنظمة الكبلات لمدة 25 عامًا عند تصميم التركيب وتوريده وتنفيذه واختباره بواسطة شريك معتمد من D-Link.
معلومات الطلب
الطرازات المتوفرة
| رمز القطعة | الوصف | اللون |
|---|---|---|
| NCB-C6SGRYR-305-24 | كبل Cat6 FTP 24 AWG PVC مصمت - 305m/لفة - رمادي | رمادي |
| NCB-C6SGRYR-500-24 | كبل Cat6 FTP 24 AWG PVC مصمت - 500m/لفة - رمادي | رمادي |
