NCB-C6UOBLR-305

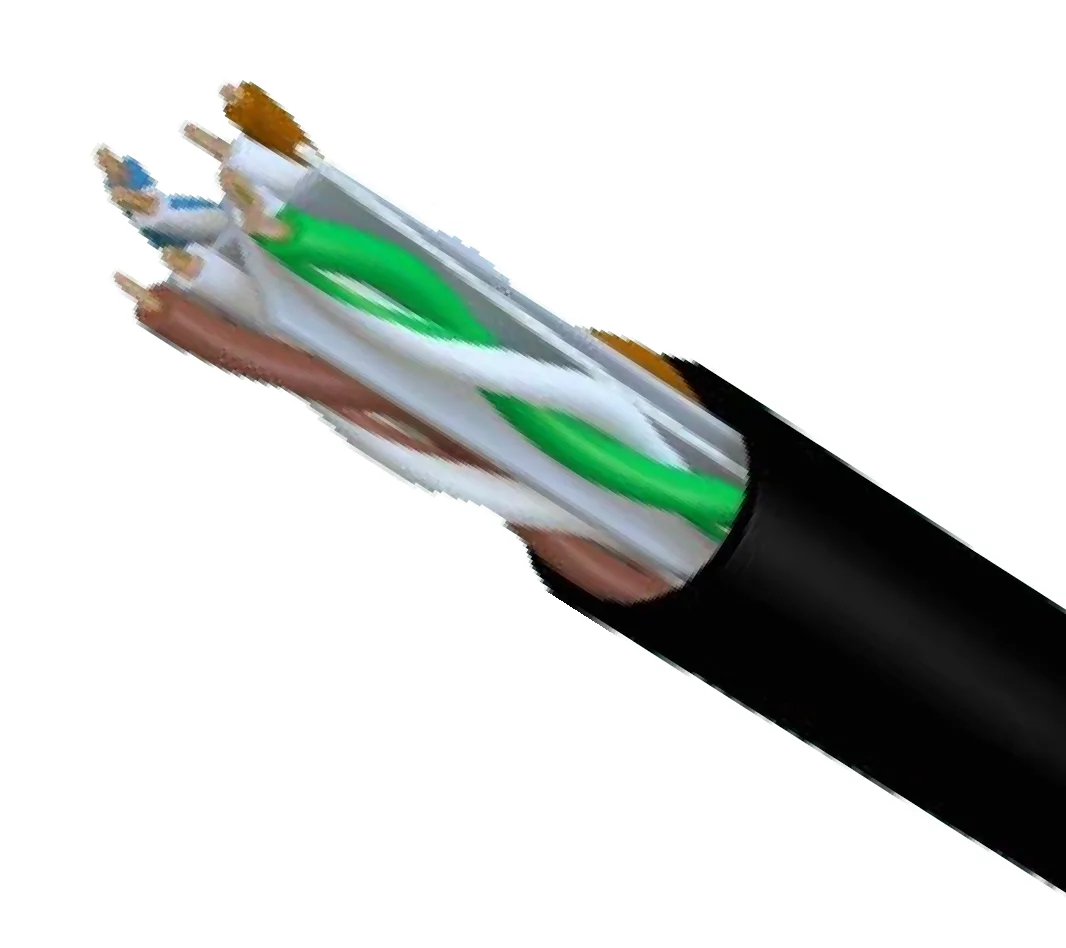

كبل Cat6 UTP للاستخدام الخارجي
1 طراز
- متوافق مع مواصفات Cat 6
- كبل غير محمي بـ 4 أزواج مجدولة (UTP)
- عازل PE
- فاصل مركزي متصالب من PE
- غلاف خارجي من PE مقاوم للأشعة فوق البنفسجية (UV)
المعاييرISO/IEC 11801
نظرة عامة
كبل بأداء محسّن لنقل البيانات عالية السرعة وإشارات الصوت والفيديو (RGB) الرقمية والتناظرية على شبكات LAN. يدعم معيار Gigabit Ethernet (1000BASE-T). يعمل بعرض نطاق ترددي قدره 250MHz. يتوافق هذا الكبل مع متطلبات ANSI/TIA-568.2-D وISO/IEC 11801
التركيب
| الموصل | نحاس عاري مصمت 23 AWG 0.555 + 0.010 mm |
|---|---|
| العزل | بولي إيثيلين عالي الكثافة مصمت |
| الأزواج | 2 موصلان معزولان ملفوفان معاً |
| الغلاف | PE أسود - مثبّت ضد الأشعة فوق البنفسجية (UV) |
| قطر الكبل | 6.2 + 0.2 mm |
الخصائص الكهربائية
| المعاوقة المميزة | 100+15Ω |
|---|---|
| السعة المتبادلة | <5.6nF/100m |
| عدم توازن المقاومة | 5% كحد أقصى |
| عدم توازن السعة | 330pF/100m |
| فرق زمن الانتشار (Delay Skew) | < 45ns |
| مقاومة الموصل | <9.381Ω/100m |
الخصائص الميكانيكية
| نصف قطر الانحناء | < 4 x قطر الكبل عند -20°C ± 1°C |
|---|---|
| قوة السحب | 11.5 kg |
| نطاق درجة حرارة التشغيل | -20°C إلى +70°C |
| نطاق درجة حرارة التخزين | 0°C إلى +50°C |
خصائص الإرسال
| التردد (MHz) | فقد الإدراج (DB/100M) | RL (DB) | NEXT (DB) | PSNEXT (DB) | ACR-F (DB) | PSACR-F (DB) |
|---|---|---|---|---|---|---|
| 1 | 1.9 | 19.1 | 65 | 62 | 64.2 | 61.2 |
| 4 | 3.5 | 21 | 64.1 | 61.8 | 52.1 | 49.1 |
| 8 | 5 | 21 | 59.4 | 57 | 46.1 | 43.1 |
| 10 | 5.5 | 21 | 57.8 | 55.5 | 44.2 | 41.2 |
| 16 | 7 | 20 | 54.6 | 52.2 | 40.1 | 37.1 |
| 20 | 7.9 | 19.5 | 53.1 | 50.7 | 38.2 | 35.2 |
| 25 | 8.9 | 19 | 51.5 | 49.1 | 36.2 | 33.2 |
| 31.25 | 10 | 18.5 | 50 | 47.5 | 34.3 | 31.3 |
| 62.5 | 14.4 | 16 | 45.1 | 42.7 | 28.3 | 25.3 |
| 100 | 18.6 | 14 | 41.8 | 39.3 | 24.2 | 21.2 |
| 200 | 27.4 | 11 | 36.9 | 34.3 | 18.2 | 15.2 |
| 250 | 31.1 | 10 | 35.3 | 32.7 | 16.2 | 13.2 |
ترميز الألوان
| الزوج | اللون |
|---|---|
| 1-2 | أبيض وبرتقالي |
| 3-6 | أبيض وأخضر |
| 4-5 | أبيض وأزرق |
| 7-8 | أبيض وبني |
مؤهل للحصول على ضمان D-Link لأنظمة الكبلات لمدة 25 عامًا عند تصميم التركيب وتوريده وتنفيذه واختباره بواسطة شريك معتمد من D-Link.
معلومات الطلب
الطرازات المتوفرة
| رمز القطعة | الوصف |
|---|---|
| NCB-C6UOBLR-305 | كبل خارجي Cat.6 UTP - غلاف UV PE، 305m |
