NCB-6AULBUR-305-24

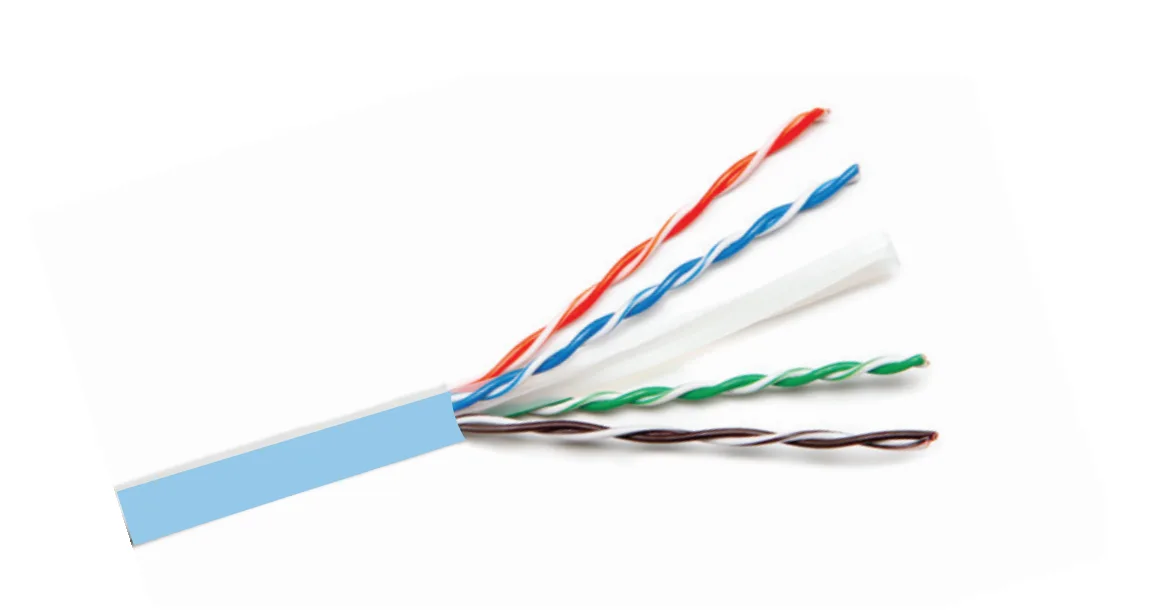

كبل Cat6A U/UTP 24 AWG
1 طراز
- متوافق مع مواصفات Cat 6A
- كبل غير محمي بـ 4 أزواج مجدولة (U/UTP)
- عازل HDPE
- معبأ على بكرة MDF داخل صندوق
المعاييرISO/IEC 11801
نظرة عامة
كبل بأداء محسّن لنقل البيانات عالية السرعة وإشارات الصوت والفيديو (RGB) الرقمية والتناظرية على شبكات LAN. يدعم معيار 10 Gigabit Ethernet (10GbaseT). يعمل بعرض نطاق ترددي قدره 500 MHz. يتجاوز هذا الكبل بكثير متطلبات المعيار الجديد ANSI/TIA-568.2-D Category 6A وISO 11801-2 Class EA. ويتجاوز جميع متطلبات IEEE 802.3at.
التركيب
| الفئة | كبل 6A U/UTP مصمت |
|---|---|
| الموصل | 24 AWG |
| معدن الموصل | نحاس عاري مصمت من الدرجة الإلكتروليتية |
| مادة العزل | بولي إيثيلين عالي الكثافة |
| الغلاف | FR PVC |
| الحشو | حشو خاص |
| قطر الكبل | 6.7 mm ± 0.5 mm |
الخصائص الكهربائية
| مقاومة الموصل | ≤9.38Ohm/100m |
|---|---|
| السعة المتبادلة | <5.6nF/100m |
| عدم توازن المقاومة | 3% كحد أقصى |
| فرق زمن الانتشار (Delay Skew) | < 45ns |
| NVP% | 69% اسمي |
خصائص الإرسال
| التردد (MHz) | أقصى توهين (dB/100M) | RL (dB) | NEXT (dB) | PSNEXT (dB) | ACRF (dB) | PSACRF (dB) |
|---|---|---|---|---|---|---|
| 1 | 1.9 | 19.0 | 65.0 | 62.0 | 64.2 | 61.2 |
| 4 | 3.5 | 21.0 | 64.1 | 61.8 | 52.1 | 49.1 |
| 10 | 5.0 | 21.0 | 59.4 | 57.0 | 46.1 | 43.1 |
| 16 | 5.5 | 21.0 | 57.8 | 55.5 | 44.2 | 41.2 |
| 20 | 7.0 | 20.0 | 54.8 | 52.2 | 40.1 | 37.1 |
| 31.25 | 7.8 | 19.5 | 53.1 | 50.5 | 38.2 | 35.2 |
| 62.5 | 8.8 | 19.0 | 51.5 | 49.1 | 36.2 | 33.2 |
| 100 | 9.8 | 18.5 | 50.0 | 47.5 | 34.3 | 31.3 |
| 200 | 14.0 | 16.0 | 45.1 | 42.7 | 28.3 | 25.3 |
| 250 | 18.0 | 14.0 | 41.8 | 39.3 | 24.2 | 21.2 |
| 300 | 26.1 | 11.0 | 36.9 | 34.3 | 18.2 | 15.2 |
| 500 | 29.5 | 10.0 | 35.3 | 32.7 | 16.2 | 13.2 |
ترميز الألوان
| الزوج | اللون |
|---|---|
| 3-6 | أبيض بخط أخضر، وأخضر |
| 4-5 | أبيض بخط أزرق، وأزرق |
| 7-8 | أبيض بخط بني، وبني |
مؤهل للحصول على ضمان D-Link لأنظمة الكبلات لمدة 25 عامًا عند تصميم التركيب وتوريده وتنفيذه واختباره بواسطة شريك معتمد من D-Link.
معلومات الطلب
الطرازات المتوفرة
| رمز القطعة | الوصف | اللون |
|---|---|---|
| NCB-6AULBUR-305-24 | كبل CAT6A U/UTP 24 AWG PVC مصمت: 305m/لفة، أزرق فاتح | أزرق فاتح |
