NCB-6AUGRYR-305-LS

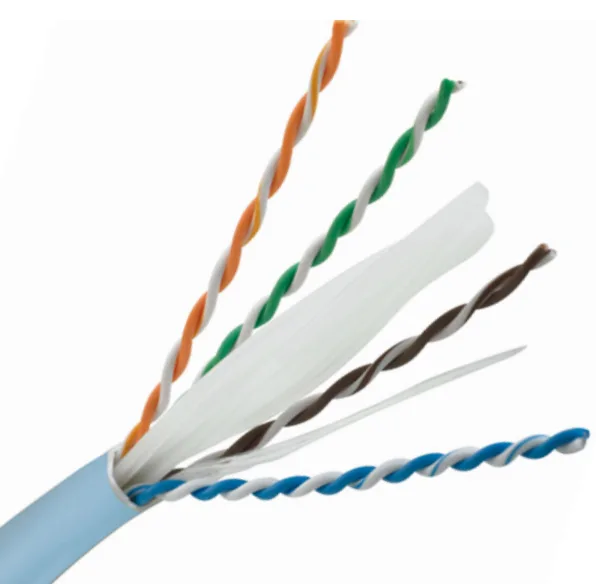

كبل Cat6A U/UTP LSZH
1 طراز
- متوافق مع مواصفات Cat 6A
- كبل غير محمي بـ 4 أزواج مجدولة (U/UTP)
- عازل HD-PE مع حشوة خاصة
- غلاف LSZH
- معبأ على بكرة MDF داخل صندوق
المعاييرISO/IEC 11801
نظرة عامة
كبل بأداء محسّن لنقل البيانات عالية السرعة وإشارات الصوت والفيديو الرقمية والتناظرية (RGB) في شبكات LAN. يدعم معيار 10 Gigabit Ethernet (10GBaseT). يعمل بعرض نطاق ترددي 500 MHz. يتجاوز هذا الكبل بكثير متطلبات المعيار الجديد ANSI/TIA-568.2-D الفئة 6A وISO 11801-2 Class EA. يتجاوز جميع متطلبات IEEE 802.3bt. يدعم معايير IEEE الخاصة بالطاقة عبر Ethernet (PoE).
التركيب
| الفئة | كبل 6A UTP مصمت |
|---|---|
| الموصل | 23 AWG (مصمت) |
| قطر الموصل | 0.57 ± 0.001 mm |
| معدن الموصل | نحاس عاري |
| مادة العزل | بولي إيثيلين عالي الكثافة |
| الغلاف | LSZH |
| الحشو | حشو خاص |
| قطر الكبل | 7.8 ± 0.2 mm |
الخصائص الكهربائية
| مقاومة الموصل | ≤ 9.38Ω/100 m |
|---|---|
| السعة المتبادلة | <5.6 nF/100 m |
| عدم توازن المقاومة | 5% كحد أقصى |
| فرق زمن الانتشار (Delay Skew) | < 45 ns |
| NVP% | 68.2 |
خصائص الإرسال
| التردد (MHz) | أقصى توهين (dB/100M) | RL (dB) | NEXT (dB) | PSNEXT (dB) | ACR (dB) | PSACRF (dB) |
|---|---|---|---|---|---|---|
| 1 | 1.9 | 19.1 | 65.0 | 62.0 | 67.8 | 64.8 |
| 4 | 3.5 | 21.0 | 64.1 | 61.8 | 55.8 | 52.8 |
| 10 | 5.5 | 21.0 | 57.8 | 55.5 | 47.8 | 44.8 |
| 16 | 7.0 | 20.0 | 54.6 | 52.2 | 43.7 | 40.7 |
| 20 | 7.8 | 19.5 | 53.1 | 50.7 | 41.8 | 38.8 |
| 31.25 | 9.8 | 18.5 | 50.0 | 47.5 | 37.9 | 34.9 |
| 62.5 | 14.0 | 16.0 | 45.1 | 42.7 | 31.9 | 28.9 |
| 100 | 18.0 | 14.0 | 41.8 | 39.3 | 27.8 | 24.8 |
| 200 | 26.1 | 11.0 | 36.9 | 34.3 | 21.8 | 18.8 |
| 250 | 29.5 | 10.0 | 35.3 | 32.7 | 19.8 | 16.8 |
| 300 | 32.7 | 9.2 | 34.0 | 31.4 | 18.3 | 15.3 |
| 500 | 43.8 | 8.0 | 26.7 | 23.8 | 13.8 | 10.8 |
ترميز الألوان
| الزوج | اللون |
|---|---|
| 1-2 | أبيض بخط برتقالي، وبرتقالي |
| 3-6 | أبيض بخط أخضر، وأخضر |
| 4-5 | أبيض بخط أزرق، وأزرق |
| 7-8 | أبيض بخط بني، وبني |
مؤهل للحصول على ضمان D-Link لأنظمة الكبلات لمدة 25 عامًا عند تصميم التركيب وتوريده وتنفيذه واختباره بواسطة شريك معتمد من D-Link.
معلومات الطلب
الطرازات المتوفرة
| رمز القطعة | الوصف | اللون |
|---|---|---|
| NCB-6AUGRYR-305-LS | كبل CAT6A U/UTP 23 AWG LSZH مصمت: 305 M/لفة، رمادي | رمادي |
