NCB-6AUGRYR-305

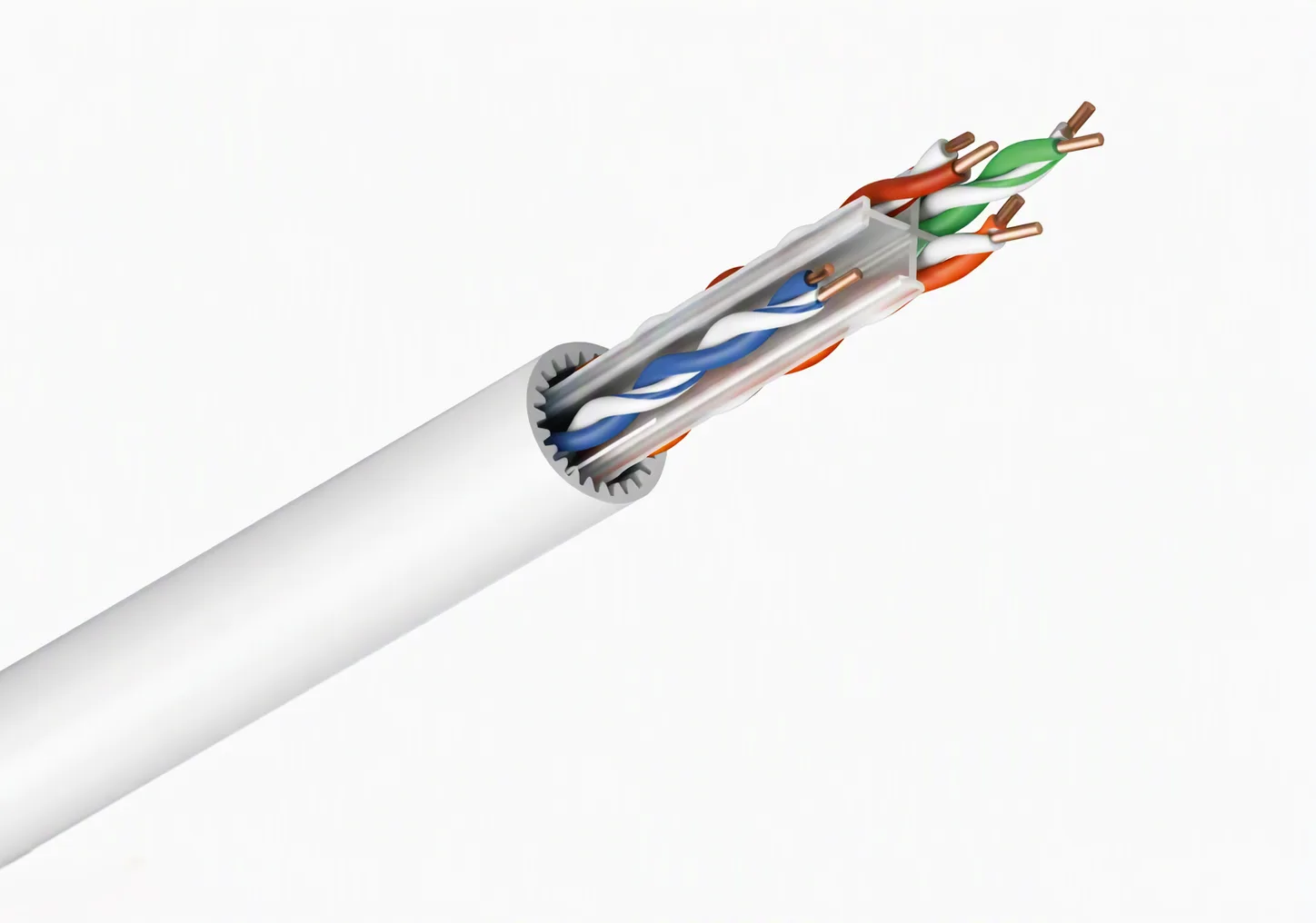

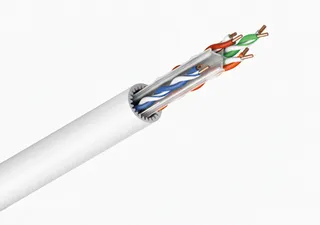

كبلات Cat6A UTP
1 طراز
- متوافق مع مواصفات Cat 6A
- كبل غير محمي بـ 4 أزواج مجدولة (UTP)
- عازل HD-PE، فاصل مركزي متصالب من PE
- غلاف FR PVC
- معبأ على بكرة MDF داخل صندوق
المعاييرISO/IEC 11801
نظرة عامة
كبل بأداء محسّن لنقل البيانات عالية السرعة وإشارات الصوت والفيديو (RGB) الرقمية والتناظرية على شبكات LAN. يدعم معيار 10 Gigabit Ethernet (10GbaseT). يعمل بعرض نطاق ترددي قدره 500 MHz. يتجاوز هذا الكبل بكثير متطلبات المعيار الجديد ANSI/TIA-568.2-D Category 6A وISO 11801-2 Class EA. يدعم معايير PoE الصادرة عن IEEE.

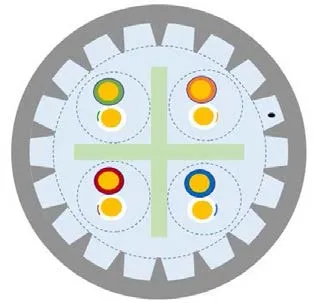

التركيب
| الفئة | كبل 6A UTP مصمت |
|---|---|
| الموصل | 23 AWG (مصمت) |
| معدن الموصل | نحاس عاري |
| مادة العزل | بولي إيثيلين عالي الكثافة |
| الغلاف | FR PVC |
| قطر الكبل | 6.5mm اسمي |
الخصائص الكهربائية
| مقاومة الموصل | ≤ 9.38Ω/100m |
|---|---|
| السعة المتبادلة | <5.6nF/100m |
| عدم توازن المقاومة | 5% كحد أقصى |
| فرق زمن الانتشار (Delay Skew) | < 45ns |
| NVP% | 68.2 |
خصائص الإرسال
| التردد (MHz) | أقصى توهين (dB/100M) | RL (dB) | NEXT (dB) | PSNEXT (dB) | ACR (dB) | PSACRF (dB) |
|---|---|---|---|---|---|---|
| 1 | 1.9 | 19.1 | 65 | 62 | 64.2 | 61.2 |
| 4 | 3.5 | 21 | 64.1 | 61.8 | 52.1 | 49.1 |
| 8 | 5 | 21 | 59.4 | 57 | 46.1 | 43.1 |
| 10 | 5.5 | 21 | 57.8 | 55.5 | 44.2 | 41.2 |
| 16 | 7 | 20 | 54.6 | 52.2 | 40.1 | 37.1 |
| 20 | 7.8 | 19.5 | 53.1 | 50.7 | 38.2 | 35.2 |
| 25 | 8.8 | 19 | 51.5 | 49.1 | 36.2 | 33.2 |
| 31.25 | 9.8 | 18.5 | 50 | 47.5 | 34.3 | 31.3 |
| 62.50 | 14 | 16 | 45.1 | 42.7 | 28.3 | 25.3 |
| 100 | 18 | 14 | 41.8 | 39.3 | 24.2 | 21.2 |
| 200 | 26.1 | 11 | 36.9 | 34.3 | 18.2 | 15.2 |
| 250 | 29.5 | 10 | 35.3 | 32.7 | 16.2 | 13.2 |
| 300 | 32.7 | 9.2 | 34 | 31.4 | 14.6 | 11.6 |
| 400 | 38.4 | 8 | 29.9 | 27.1 | 12.1 | 9.1 |
| 500 | 43.8 | 8 | 26.7 | 23.8 | 10.2 | 7.2 |
ترميز الألوان
| الزوج | اللون |
|---|---|
| 1-2 | أبيض بخط برتقالي، وبرتقالي |
| 3-6 | أبيض بخط أخضر، وأخضر |
| 4-5 | أبيض بخط أزرق، وأزرق |
| 7-8 | أبيض بخط بني، وبني |
مؤهل للحصول على ضمان D-Link لأنظمة الكبلات لمدة 25 عامًا عند تصميم التركيب وتوريده وتنفيذه واختباره بواسطة شريك معتمد من D-Link.
معلومات الطلب
الطرازات المتوفرة
| رمز القطعة | الوصف | اللون |
|---|---|---|
| NCB-6AUGRYR-305 | CAT6A UTP 23 AWG مصمت: 305M/لفة، رمادي | رمادي |
