Pigtails Series
مكونات الألياف الضوئية - Pigtails
عدد الطرازات: 26
- يستخدم طويقاً سيراميكياً عالي الدقة مع تمركز جيد
- توفر مرافق وعمليات الإنهاء المتقدمة خصائص هندسية جيدة لإزاحة القمة ونصف قطر الانحناء وارتفاع الألياف
- فحص بنسبة 100% للخصائص الضوئية وتشطيب سطح نهاية الألياف
- فقد إدراج وفقد ارتداد منخفضان، وأسطح نهائية نظيفة وخالية من الخدوش
- يحافظ على أداء جيد في ظل الظروف المتغيرة
نظرة عامة

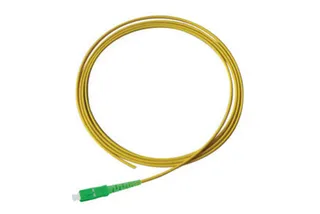

تقدم D-Link Pigtails ضوئية عالية الجودة ذات طرف واحد مزوّد بموصلات. تتميز Pigtails من D-Link بهندسة جيدة لسطح النهاية، ومواصفات ضوئية قياسية كاملة، وأطوال وتفاوتات دقيقة. توفر تجميعات Pigtail المصقولة مسبقاً الجودة والثقة والسهولة في التركيب واللحام في الموقع.
المواصفة
| أحادي النمط | متعدد الأنماط | |
|---|---|---|
| أنواع الموصلات | SC, ST, FC, LC | |
| الألياف الضوئية | G.652D, G.657A | OM1, OM2, OM3, OM4 |
| غلاف الكبل | PVC وLSZH عند الطلب | |
| نوع الكبل | 0.9 mm، 2.0 mm، 3.0 mm، Simplex وDuplex | |
| لون الكبل | أصفر للنمط الأحادي، برتقالي للأنماط المتعددة، أزرق مائي لـ OM3 و OM4 | |
| فقد الإدراج | نموذجي ≤ 0.2 dB، كحد أقصى 0.3 dB | |
| فقد الارتداد | PC ≥ 45 dB, UPC ≥ 50 dB, APC ≥ 60 dB | ≥ 30 dB |
| طويق الموصل | سيراميك | |
| إزاحة القمة | < 50 µm | |
| ارتفاع الألياف | ± 100 nm | |
| نصف قطر انحناء السطح الطرفي | 7 mm < R < 25 mm (باستثناء MTRJ) | |
| قابلية التكرار | ≤ 0.2 dB على مدى 1,000 دورة تزاوج | |
| درجة حرارة العمل | -20°C إلى +85°C | |
| درجة حرارة التخزين | -20°C إلى +85°C | |
مؤهل للحصول على ضمان D-Link لأنظمة الكبلات لمدة 25 عامًا عند تصميم التركيب وتوريده وتنفيذه واختباره بواسطة شريك معتمد من D-Link.
معلومات الطلب

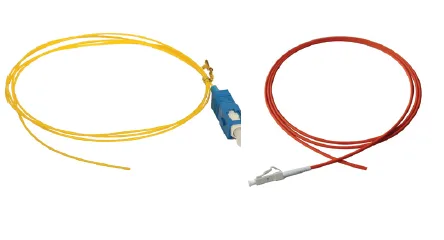

الطرازات المتوفرة
| النوع-الطول | أحادي النمط (09µM) | متعدد الأنماط (62.5µM-OM1) | متعدد الأنماط (50µM-OM2) | متعدد الأنماط (50µM-OM3) | متعدد الأنماط (50µM-OM4) |
|---|---|---|---|---|---|
| SIMPLEX-1M | NCB-FS09S-FC1 NCB-FS09S-SC1 NCB-FS09S-ST1 NCB-FS09S-LC1 | NCB-FM62S-LC1 NCB-FM62S-SC1 NCB-FM62S-ST1 | NCB-FM50S-LC1 NCB-FM50S-ST1 NCB-FM50S-SC1 | NCB-FM51S-LC1 NCB-FM51S-SC1 | |
| SIMPLEX LSZH-1M | NCB-FS09S-FC1-LS NCB-FS09S-SC1-LS NCB-FS09S-ST1-LS NCB-FS09S-LC1-LS | NCB-FM62S-LC1-LS NCB-FM62S-SC1-LS NCB-FM62S-ST1-LS | NCB-FM50S-LC1-LS NCB-FM50S-ST1-LS NCB-FM50S-SC1-LS | NCB-FM51S-LC1-LS NCB-FM51S-SC1-LS | NCB-FM54S-LC1 NCB-FM54S-SC1 |
ملاحظات
- تتوفر Pigtails المذكورة أعلاه بطولي 2M و3M.
- تتوفر Pigtails أيضاً بإصدارات APC.
