SC Connectors Series
مكونات الألياف الضوئية - موصلات SC
عدد الطرازات: 2
- طويق سيراميكي عالي الدقة
- هيكل بوليمر عالي الدقة
- تحويل سريع إلى Duplex باستخدام مشبك توصيل

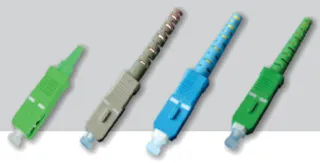

- بيج للألياف متعددة الأنماط وأزرق للألياف أحادية النمط
- هيكل بوليمر أخضر APC مع غطاء تخفيف الشد بقياس 900μm و3mm
نظرة عامة
تعتمد D-Link معدات عالية الدقة في خط منتجات موصلات الألياف لديها، مما يوفر أعلى مستويات الموثوقية والأداء. يحتوي كل موصل ألياف ضوئية SC من نوع Simplex على طويق سيراميكي بقطر 2.5mm موضوع داخل إطار بوليمر مرمّز بالألوان. يتيح التصميم الخاص التحويل السريع إلى موصل بنمط Duplex باستخدام مشبك توصيل بسيط. يتوفر بنوعين: أحادي النمط بهيكل أزرق ومتعدد الأنماط بهيكل بيج، ويأتي الموصل مع غطاء تخفيف الشد بقياس 900um و3mm. مناسب للاستخدام مع Pigtail وكبلات الألياف ذات الطبقة العازلة (Buffered).
المواصفات
| فقد الإدراج (dB) | < 0.3 |
|---|---|
| فقد الارتداد | > 50dB طويق بنمط UPC؛ > 60dB طويق بنمط APC |
| واقي Pigtail | 900μm بيج (متعدد الأنماط) أزرق (أحادي النمط) |
| واقي الكبل (Boot) | 3mm بيج (متعدد الأنماط)، أزرق (أحادي النمط)، 2mm عند الطلب |
| دورات التزاوج | حتى 1000 مرة |
| قطر الطويق | 2.5mm ± 0.001 |
| تفاوت الطويق، أحادي النمط | 126 ± 0.5 μm داخلي |
| تفاوت الطويق، متعدد الأنماط | 127 ± 0.5 μm داخلي |
| التشطيب | طرف PC مسبق التقوّس، نصف القطر 10 إلى 25mm |
| درجة حرارة التشغيل | -20°C إلى +85°C |
| يستوفي المعيار | IEC61754-20 واجهة موصل الألياف الضوئية |
| المتانة | IEC61300-2-2 أجهزة التوصيل البيني للألياف الضوئية |
| الأداء | IEC61753-1 معيار أداء أجهزة التوصيل البيني للألياف الضوئية والمكونات السلبية |
مؤهل للحصول على ضمان D-Link لأنظمة الكبلات لمدة 25 عامًا عند تصميم التركيب وتوريده وتنفيذه واختباره بواسطة شريك معتمد من D-Link.
معلومات الطلب
الطرازات المتوفرة
| رمز القطعة | الوصف |
|---|---|

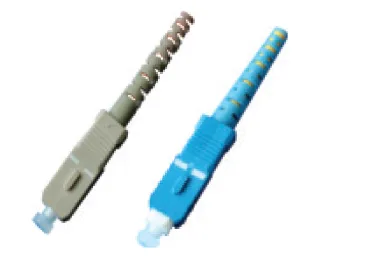

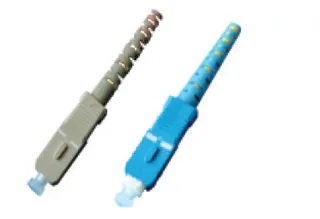

| NCO-FSSSC09 | موصل ألياف ضوئية SC أحادي النمط - نوع PC |
| NCO-FMSSC09 | موصل ألياف ضوئية SC متعدد الأنماط - نوع PC |
