NCB-OFCA Armoured Series
كبلات الألياف الضوئية - مُدرّعة
عدد الطرازات: 28

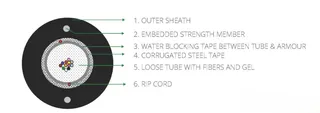

- أنبوب مركزي حر مع مركّب هلامي
- خيوط زجاجية بين الشريط الفولاذي والأنبوب الحر
- شريط فولاذي مموّج ومُدرّع
- مناسب لأنظمة الشبكات المحلية الداخلية/الخارجية
- مقاومة ممتازة للسحق، خفيف الوزن، مدمج
المعاييرISO/IEC 11801IEC 60793-1IEC 60794-1-2ITU-T G.651Telcordia GR-20ITU-T G.652D
نظرة عامة

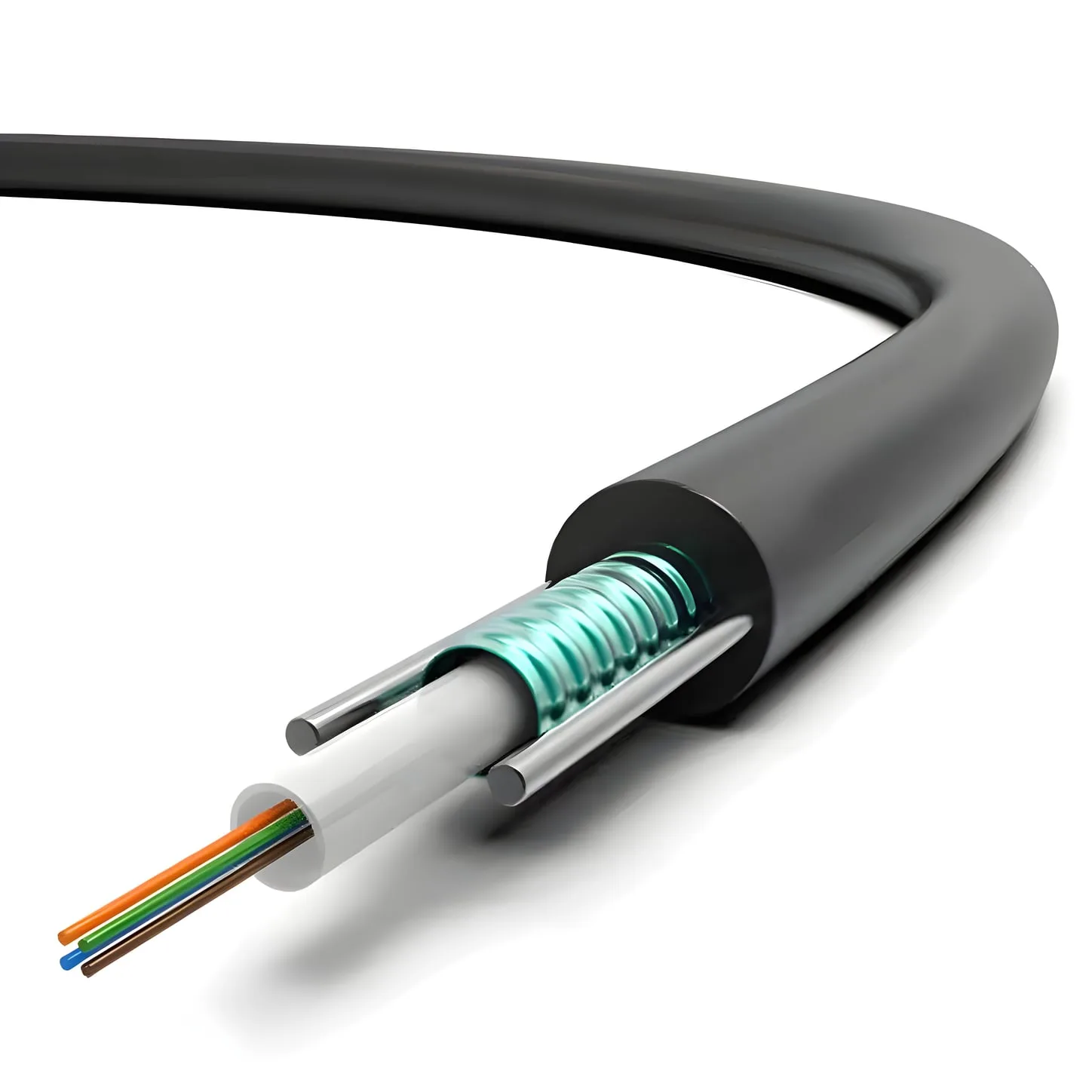

تتميز كبلات الألياف الضوئية المُدرّعة بأنبوب مركزي حر مع مركّب هلامي، وخيوط زجاجية بين الشريط الفولاذي والأنبوب الحر.
التطبيقات
- مناسب لأنظمة الشبكات المحلية الداخلية/الخارجية.
- مقاومة ممتازة للسحق، خفيف الوزن، مدمج
الخصائص الميكانيكية والبيئية
| الخاصية | معيار الاختبار | الأداء |
|---|---|---|
| قوة الشد | IEC-60794-1-21-E1 | أثناء التركيب 2700 N، أثناء التشغيل 900 N |
| مقاومة الانضغاط | IEC-60794-1-21-E3 | 2200 N/100 mm |
| درجة حرارة التركيب | - | -20°C إلى +60°C |
| درجة حرارة التشغيل | - | -40°C إلى +70°C |
ترميز الألوان
أزرق، برتقالي، أخضر، بني، رمادي، أبيض، أحمر، أسود، أصفر، بنفسجي، وردي، أزرق مائي
خصائص الألياف الضوئية
| الخاصية | أحادي النمط | OM2 | OM3 | OM4 |
|---|---|---|---|---|
| أقصى توهين عند 850 nm | - | 3.0 dB/km | 3.0 dB/km | 3.0 dB/km |
| أقصى توهين عند 1300 nm | - | 1.0 dB/km | 1.0 dB/km | 1.0 dB/km |
| أدنى نطاق ترددي عند 850 nm | - | 500 MHz-km | 1500/2000 MHz-km (النطاق الترددي النمطي الفعّال عند 850 nm) | 3500/4700 MHz-km (النطاق الترددي النمطي الفعّال عند 850 nm) |
| أدنى نطاق ترددي عند 1300 nm | - | 550 MHz-km | 500 MHz-km | 500 MHz-km |
| أقصى توهين عند 1310 nm | 0.35 dB/km | - | - | - |
| أقصى توهين عند 1550 nm | 0.23 dB/km | - | - | - |
مؤهل للحصول على ضمان D-Link لأنظمة الكبلات لمدة 25 عامًا عند تصميم التركيب وتوريده وتنفيذه واختباره بواسطة شريك معتمد من D-Link.
معلومات الطلب
الطرازات المتوفرة
| عدد الألياف | قطر الكبل | وزن الكبل | أحادي النمط | متعدد الأنماط 50µM (OM2) | متعدد الأنماط 50µM (OM3) |
|---|---|---|---|---|---|
| 4 ألياف | 9.2 ± 0.5 mm | 93 ± 10 kg/km | NCB-FS09O-AUHD-04 | NCB-FM50O-AUHD-04 | NCB-FM51O-AUHD-04 |
| 6 ألياف | 9.2 ± 0.5 mm | 93 ± 10 kg/km | NCB-FS09O-AUHD-06 | NCB-FM50O-AUHD-06 | NCB-FM51O-AUHD-06 |
| 12 ليفاً | 9.2 ± 0.5 mm | 93 ± 10 kg/km | NCB-FS09O-AUHD-12 | NCB-FM50O-AUHD-12 | NCB-FM51O-AUHD-12 |
| 24 ليفاً | 9.2 ± 0.5 mm | 93 ± 10 kg/km | NCB-FS09O-AUHD-24 | NCB-FM50O-AUHD-24 | NCB-FM51O-AUHD-24 |
| عدد الألياف | قطر الكبل | وزن الكبل | أحادي النمط | متعدد الأنماط 50µM (OM2) | متعدد الأنماط 50µM (OM3) | متعدد الأنماط 50µM (OM4) |
|---|---|---|---|---|---|---|
| 4 ألياف | 9.2 ± 0.5 mm | 120 ± 10 kg/km | NCB-FS09O-AULS-04 | NCB-FM50O-AULS-04 | NCB-FM51O-AULS-04 | NCB-FM54O-AULS-04 |
| 6 ألياف | 9.2 ± 0.5 mm | 120 ± 10 kg/km | NCB-FS09O-AULS-06 | NCB-FM50O-AULS-06 | NCB-FM51O-AULS-06 | NCB-FM54O-AULS-06 |
| 12 ليفاً | 9.2 ± 0.5 mm | 120 ± 10 kg/km | NCB-FS09O-AULS-12 | NCB-FM50O-AULS-12 | NCB-FM51O-AULS-12 | NCB-FM54O-AULS-12 |
| 24 ليفاً | 9.2 ± 0.5 mm | 120 ± 10 kg/km | NCB-FS09O-AULS-24 | NCB-FM50O-AULS-24 | NCB-FM51O-AULS-24 | NCB-FM54O-AULS-24 |
