NCB-XXX-UTLS Series

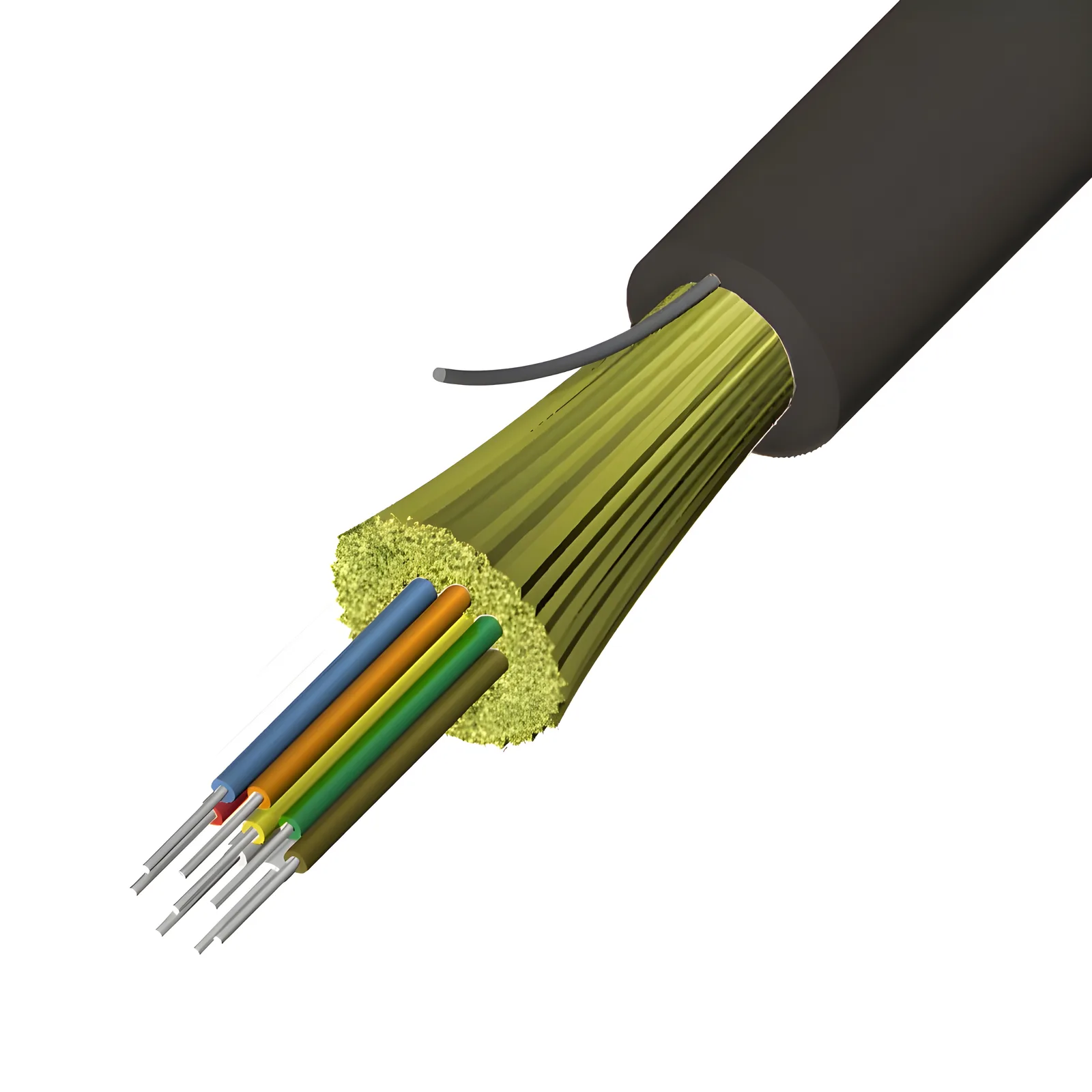

كبلات الألياف الضوئية - ذات تغليف محكم
عدد الطرازات: 16
- ألياف ذات تغليف محكم بدون مركّب هلامي
- عناصر تقوية من خيوط الأراميد
- يتيح الشكل الدائري المتناظر إنهاءً مباشراً وسلساً مع الموصلات القياسية الشائعة في الصناعة.
- مناسب لخطوط الأنابيب والتمديد على الحوامل
- مناسب للاستخدام الداخلي
- خفيف الوزن
المعاييرISO/IEC 11801IEC 60793-1IEC 60794-1-2ITU-T G.651Telcordia GR-20ITU-T G.652D
نظرة عامة
تتميز كبلات الألياف الضوئية ذات التغليف المحكم بألياف ذات تغليف محكم بدون مركّب هلامي، وعناصر تقوية من خيوط الأراميد.
التطبيقات
- مناسب لخطوط الأنابيب والتمديد على الحوامل
- مناسب للاستخدام الداخلي
- خفيف الوزن
الخصائص الميكانيكية والبيئية
| الخاصية | معيار الاختبار | الأداء |
|---|---|---|
| قوة الشد | IEC-60794-1-21-E1 | 1000 N |
| مقاومة الانضغاط | IEC-60794-1-21-E3 | 500 N/100 mm |
| درجة حرارة التركيب | - | 0°C إلى +50°C |
| درجة حرارة التشغيل | - | -20°C إلى +70°C |
ترميز الألوان
أزرق، بني، أحمر، بنفسجي، برتقالي، رمادي، أسود، وردي، أخضر، أبيض، أصفر، أزرق مائي
خصائص الألياف الضوئية
| الخاصية | أحادي النمط | OM2 | OM3 | OM4 |
|---|---|---|---|---|
| قطر الكبل (4 ألياف) | 5.8 ± 0.5 mm | 5.8 ± 0.5 mm | - | 5.8 ± 0.5 mm |
| قطر الكبل (6 ألياف) | 6.2 ± 0.5 mm | 6.2 ± 0.5 mm | - | 6.2 ± 0.5 mm |
| قطر الكبل (12 ليفاً) | 7.2 ± 0.5 mm | 7.2 ± 0.5 mm | - | 7.2 ± 0.5 mm |
| وزن الكبل (4 ألياف) | 35 ± 10 kg/km | 35 ± 10 kg/km | - | 35 ± 10 kg/km |
| وزن الكبل (6 ألياف) | 38 ± 10 kg/km | 38 ± 10 kg/km | - | 38 ± 10 kg/km |
| وزن الكبل (12 ليفاً) | 48 ± 10 kg/km | 48 ± 10 kg/km | - | 48 ± 10 kg/km |
| أقصى توهين عند 850 nm | - | 3.5 dB/km | 2.7 dB/km | 2.7 dB/km |
| أقصى توهين عند 1300 nm | - | 1.5 dB/km | 1.0 dB/km | 1.0 dB/km |
| أدنى نطاق ترددي عند 850 nm | - | 500 MHz-km | 1500/2000 MHz-km (النطاق الترددي النمطي الفعّال عند 850 nm) | 3500/4700 MHz-km (النطاق الترددي النمطي الفعّال عند 850 nm) |
| أدنى نطاق ترددي عند 1300 nm | - | 550 MHz-km | 500 MHz-km | 500 MHz-km |
| أقصى توهين عند 1310 nm | 0.36 dB/km | - | - | - |
| أقصى توهين عند 1550 nm | 0.22 dB/km | - | - | - |
مؤهل للحصول على ضمان D-Link لأنظمة الكبلات لمدة 25 عامًا عند تصميم التركيب وتوريده وتنفيذه واختباره بواسطة شريك معتمد من D-Link.
معلومات الطلب
الطرازات المتوفرة
| عدد الألياف | قطر الكبل | وزن الكبل | أحادي النمط | متعدد الأنماط 50µM (OM2) | متعدد الأنماط 50µM (OM3) | متعدد الأنماط 50µM (OM4) |
|---|---|---|---|---|---|---|
| 4 ألياف | 5.8 ± 0.5 mm | 35 ± 10 kg/km | NCB-FS09I-UTLS-04 | NCB-FM50I-UTLS-04 | NCB-FM51I-UTLS-04 | NCB-FM54I-UTLS-04 |
| 6 ألياف | 6.2 ± 0.5 mm | 38 ± 10 kg/km | NCB-FS09I-UTLS-06 | NCB-FM50I-UTLS-06 | NCB-FM51I-UTLS-06 | NCB-FM54I-UTLS-06 |
| 12 ليفاً | 7.2 ± 0.5 mm | 48 ± 10 kg/km | NCB-FS09I-UTLS-12 | NCB-FM50I-UTLS-12 | NCB-FM51I-UTLS-12 | NCB-FM54I-UTLS-12 |
| 24 ليفاً | 8.8 ± 0.5 mm | 72 ± 10 kg/km | NCB-FS09I-UTLS-24 | NCB-FM50I-UTLS-24 | NCB-FM51I-UTLS-24 | NCB-FM54I-UTLS-24 |
