NCB-C6FOBLR-305

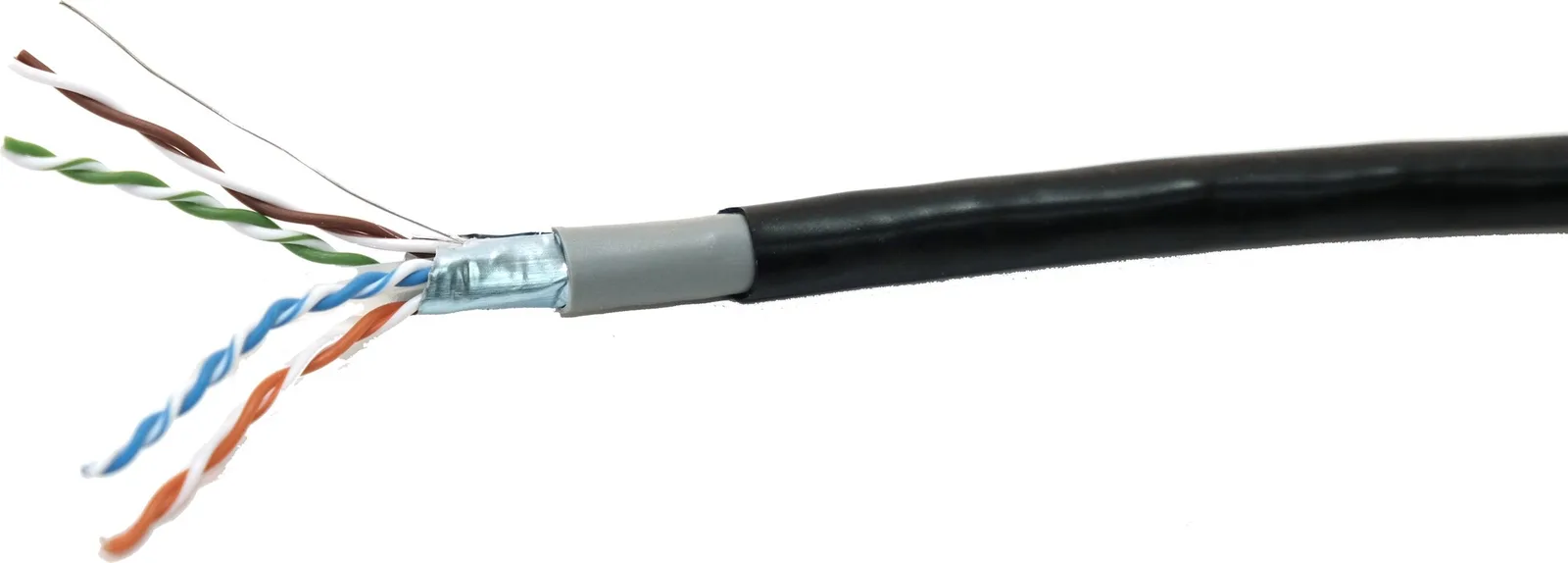

Câbles extérieurs Cat6 FTP à double gaine
1 modèle
- Conforme aux spécifications Cat 6
- Câble blindé (FTP) à 4 paires torsadées
- Isolation PE
- Séparateur central en croix en PE
- Gaine extérieure à double couche PVC / PVC résistant aux UV
- Conditionné sur bobine MDF dans une boîte
NormesISO/IEC 11801
Présentation
Câble haute performance pour la transmission de données à haut débit et de signaux numériques et analogiques de voix et de vidéo (RGB) sur les réseaux LAN. Prend en charge la norme Gigabit Ethernet (1000BASE-T). Fonctionne avec une bande passante de 250 MHz. Le blindage agit comme une cage de Faraday pour empêcher le bruit électrique d'affecter les signaux et pour réduire le rayonnement électromagnétique susceptible de perturber d'autres appareils. Ce câble dépasse largement les exigences de la nouvelle norme ANSI/TIA-568.2-E et ISO/IEC 11801.
Construction
| Conducteur | 23 AWG cuivre nu monobrin (4 paires) |
|---|---|
| Isolant | Polyéthylène haute densité |
| Paires | 2 conducteurs isolés torsadés ensemble |
| Gaine | Double gaine (gaine intérieure PVC, gaine extérieure PVC résistant aux UV) |
| Blindage | Feuille d'aluminium/polyester |
| Diamètre du câble | 8.3 ± 0.2mm nominal |
Propriétés électriques
| Impédance caractéristique | 100±15Ω |
|---|---|
| Résistance du conducteur | ≤ 9.38Ω/100m |
| Capacité mutuelle | <5.6nF/100m |
| Déséquilibre de résistance | 5% max |
| Déséquilibre de capacité | 330pF/100m |
| Écart de temps de propagation (Delay Skew) | < 45ns |
Propriétés mécaniques
| Rayon de courbure | < 8 x diamètre du câble à -20°C ± 1°C |
|---|---|
| Force de traction | 11.5 kg |
| Plage de température de fonctionnement | -20°C à +70°C |
| Plage de température de stockage | 0°C à +50°C |
Caractéristiques de transmission
| Fréquence (MHz) | Perte d'insertion (DB/100M) | RL (DB) | NEXT (DB) | PSNEXT (DB) | ACR-F (DB) | PSACR-F (DB) |
|---|---|---|---|---|---|---|
| 1 | 1.9 | 19.1 | 65 | 62 | 64.2 | 61.2 |
| 4 | 3.5 | 21 | 64.1 | 61.8 | 52.1 | 49.1 |
| 8 | 5 | 21 | 59.4 | 57 | 46.1 | 43.1 |
| 10 | 5.5 | 21 | 57.8 | 55.5 | 44.2 | 41.2 |
| 16 | 7 | 20 | 54.6 | 52.2 | 40.1 | 37.1 |
| 20 | 7.9 | 19.5 | 53.1 | 50.7 | 38.2 | 35.2 |
| 25 | 8.9 | 19 | 51.5 | 49.1 | 36.2 | 33.2 |
| 31.25 | 10 | 18.5 | 50 | 47.5 | 34.3 | 31.3 |
| 62.5 | 14.4 | 16 | 45.1 | 42.7 | 28.3 | 25.3 |
| 100 | 18.6 | 14 | 41.8 | 39.3 | 24.2 | 21.2 |
| 200 | 27.4 | 11 | 36.9 | 34.3 | 18.2 | 15.2 |
| 250 | 31.1 | 10 | 35.3 | 32.7 | 16.2 | 13.2 |
Code couleur
| Paire | Couleur |
|---|---|
| 1-2 | Blanc rayé orange et orange |
| 3-6 | Blanc rayé vert et vert |
| 4-5 | Blanc rayé bleu et bleu |
| 7-8 | Blanc rayé marron et marron |
Éligible à la garantie de 25 ans D-Link Cabling System lorsque l’installation est conçue, fournie, réalisée et testée par un partenaire agréé D-Link.
Informations de commande
Modèles disponibles
| RÉFÉRENCE | DESCRIPTION | COULEUR |
|---|---|---|
| NCB-C6FOBLR-305 | Câble extérieur Cat6 FTP 23 AWG PVC/UV PVC - 305m/rouleau, noir | Noir |
