DC6UTP-PP Series
Panneaux de brassage D-Lite Cat6 UTP à circuit imprimé (PCB)
2 modèles
- Conforme aux exigences de performance IEC, EIA-TIA
- Type IDC à insertion de style 110
- Montable en baie 19’’

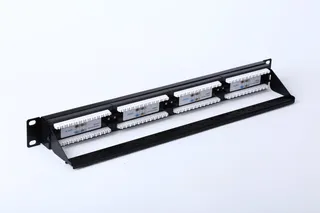

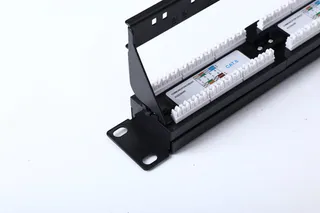

- Fourni avec guide-câbles arrière

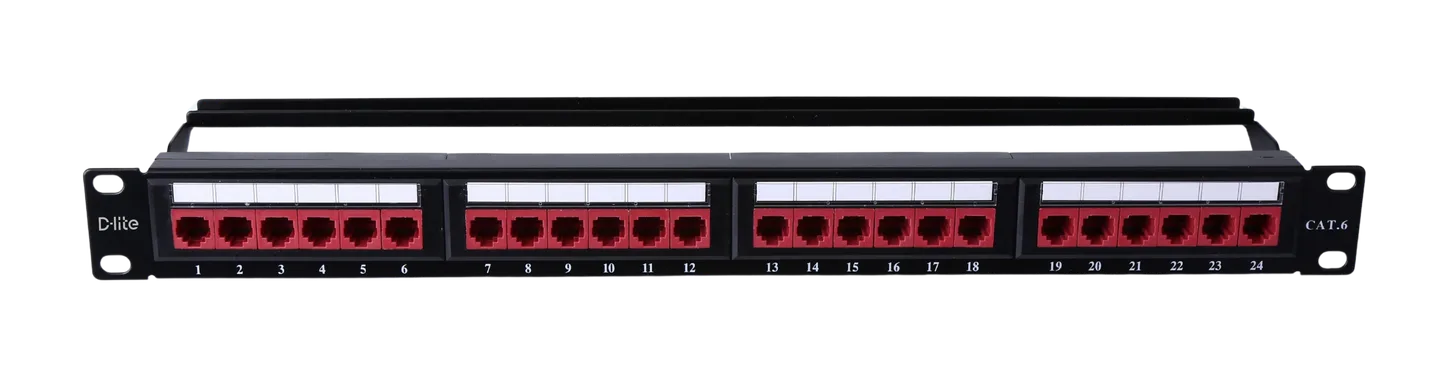

- Disponible en 1U 24 ports et 2U 48 ports
- Étiquetage d'identification des ports amovible
Présentation

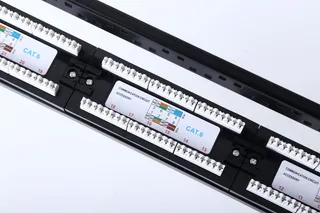

Les panneaux de brassage D-lite Category 6 UTP (paires torsadées non blindées) à circuit imprimé (PCB) sont conformes aux performances de Class E. Le circuit imprimé est entièrement scellé pour une protection supplémentaire et comporte des blocs IDC en ligne. Le schéma de câblage facilite la terminaison selon les normes de câblage 568A ou B. Disponibles en 1U 24 ports ou 2U 48 ports. Tous les panneaux sont fournis avec des barres de gestion des câbles arrière et leurs fixations.
Applications
- Prend en charge les réseaux de catégorie 6 (Class E) pour des applications jusqu'à 250MHz
- Rétrocompatible avec les systèmes de distribution de catégorie 5e
Spécifications
| Plaque d'identification : | PC, papier transparent |
|---|---|
| Panneau : | Acier laminé à froid, épaisseur 1.5 mm, peint en noir (RAL 9005) |
| Matériau du boîtier | Acier laminé à froid, ABS - UL94V-2 |
| Boîtier du connecteur RJ45 : | PC, UL94V-2 |
| Support de contact : | PC, UL 94V-2. Transparent |
| Contact du connecteur RJ45 : matériau : | Bronze phosphoreux nickelé |
| Finition du connecteur RJ45 | Placage or de 3 micropouces sur la zone de contact de la fiche |
| IDC : boîtier : | PC, UL 94V-2 |
| Borne IDC : | Bronze phosphoreux nickelé |
| Jeu de supports de connecteur : | PC, UL 94V-2 |
| Barre de support : | Acier laminé à froid, épaisseur 1.5 mm, peint en noir (RAL 9005) |
| Durée de vie du connecteur RJ45 | Min. 750 insertions |
| Durée de vie IDC | Min. 200 terminaisons |
| Câblage de terminaison | TIA-568A ou TIA-568B |
| Température de fonctionnement | -10°C à +60°C |
| Conformité | ANSI/TIA-568-C.2, ISO 11801, IEC 60603-7 |
| RoHS | Conforme |
Informations de commande
Modèles disponibles
| RÉFÉRENCE | DESCRIPTION | COULEUR |
|---|---|---|
| DC6UTP-PP-24 | Panneau de brassage Cat6 UTP, 24 ports, 1U équipé avec guide-câbles de support | Noir |
| DC6UTP-PP-48 | Panneau de brassage Cat6 UTP, 48 ports, 2U équipé avec guide-câbles de support | Noir |
