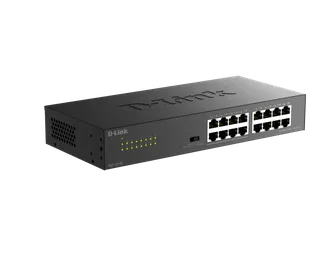

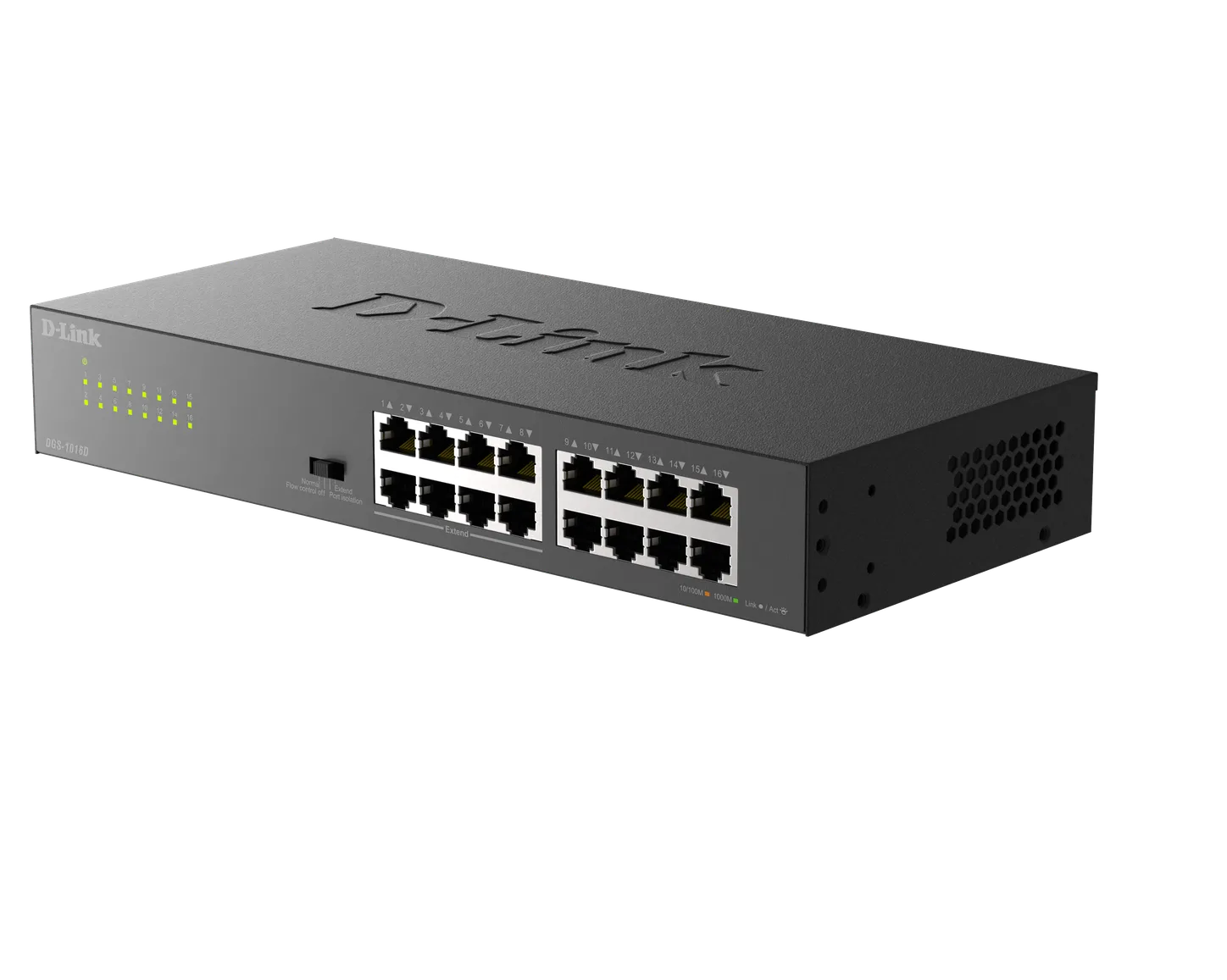

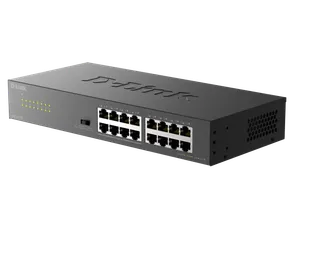

DGS-1016D
Présentation
Le DGS-1016D utilise des ports à détection automatique, de sorte qu’un groupe de travail peut connecter de manière flexible des appareils Ethernet, Fast Ethernet et Gigabit au sein d’un même réseau intégré. Les ports détectent la vitesse du réseau par négociation automatique, ce qui offre à chaque appareil connecté la vitesse maximale qu’il prend en charge.

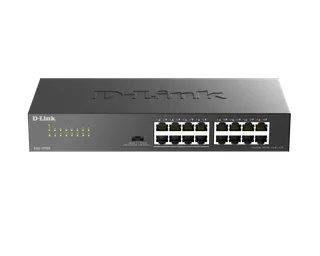

Tous les ports prennent en charge le croisement MDI/MDIX automatique, si bien qu’aucun câble croisé n’est nécessaire. Chaque port se connecte directement à un serveur, à un routeur ou à un commutateur à l’aide de câbles Ethernet à paires torsadées droits classiques, et les ports avant sont dotés de voyants LED par port qui indiquent l’état de la liaison d’un coup d’œil. Un commutateur DIP permet de sélectionner le mode normal, le contrôle de flux désactivé ou l’isolation des ports, dans lequel les ports 1 à 14 ne peuvent pas communiquer entre eux mais peuvent tous joindre les ports 15 et 16.
Le DGS-1016D utilise l’Energy-Efficient Ethernet (EEE) IEEE 802.3az et la détection de l’état des liaisons. L’EEE réduit la consommation électrique du commutateur lorsque l’utilisation du réseau est faible, et les ports sans liaison sont mis hors tension, ce qui réduit le coût de possession pendant les périodes d’inactivité.

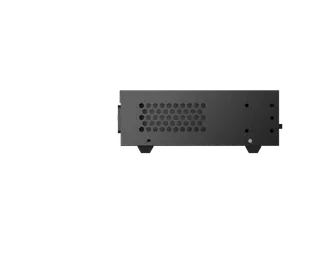

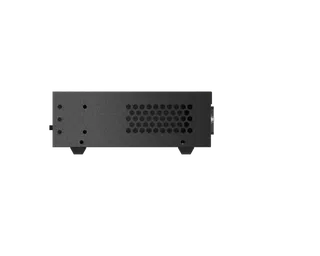

Le boîtier métallique robuste et la conception sans ventilateur assurent un refroidissement efficace, un fonctionnement silencieux et une fiabilité à long terme, ce qui rend le commutateur adapté aux bureaux, aux salles de classe et aux autres espaces calmes.
DGS-1016D
| Spécifications techniques | |
|---|---|
| Interfaces de l’appareil | 16 x ports 10/100/1000BASE-T |
| Normes | IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX, IEEE 802.3ab 1000BASE-T, Energy-Efficient Ethernet (EEE) IEEE 802.3az, contrôle de flux IEEE 802.3x, QoS IEEE 802.1p |
| Échange d’interface média | Réglage automatique MDI/MDIX pour tous les ports |
| Voyants LED | Alimentation (par unité), Liaison/Activité (par port) |
| Commutateur DIP | Normal : tous les ports communiquent, contrôle de flux activé ; Contrôle de flux désactivé : tous les ports communiquent ; Isolation des ports activée : les ports 1 à 14 ne peuvent pas communiquer entre eux mais peuvent communiquer avec les ports 15 et 16 |
| Performances | |
| Méthode de transmission | Stockage et retransmission (Store-and-forward) |
| Capacité de commutation | 32 Gbps |
| Débit maximal de transfert de paquets | 23.81 Mpps |
| Table d’adresses MAC | 8K entrées |
| Apprentissage des adresses MAC | Mise à jour automatique |
| Mémoire tampon des paquets | 4.1 Mbits |
| Caractéristiques physiques | |
| Dimensions | 280 x 126 x 44 mm (L x P x H) |
| Poids | 0.85 kg |
| Alimentation | AC 100-240V, 50-60Hz, 0.5A |
| Consommation électrique maximale | 9.74 W |
| Température de fonctionnement | 0 à 40 °C (32 à 104 °F) |
| Température de stockage | -40 à 70 °C (-40 à 158 °F) |
| Humidité de fonctionnement | 10% à 90% RH |
| Humidité de stockage | 5% à 90% RH |
| MTBF | 530,336 heures |
| Dissipation thermique | 33.23 BTU/hr |
| Certifications | |
| Sécurité | LVD |
| EMI/EMC | CE Classe A |
Les performances réelles peuvent varier en fonction des paramètres, du câblage, de la température, de la configuration du réseau, de l’interface, de la compatibilité des appareils, des conditions environnementales et des conditions sur site, ainsi que d’autres facteurs similaires. Les références à la puissance électrique, à la vitesse du signal ou de traitement, à la portée ou à la distance du signal, au chiffrement des données, à la capacité de stockage, aux caractéristiques d’affichage ou à d’autres indicateurs de performance reposent sur des conditions optimales issues des normes de l’industrie et sont fournies à titre informatif uniquement. Les spécifications peuvent être modifiées sans préavis.
