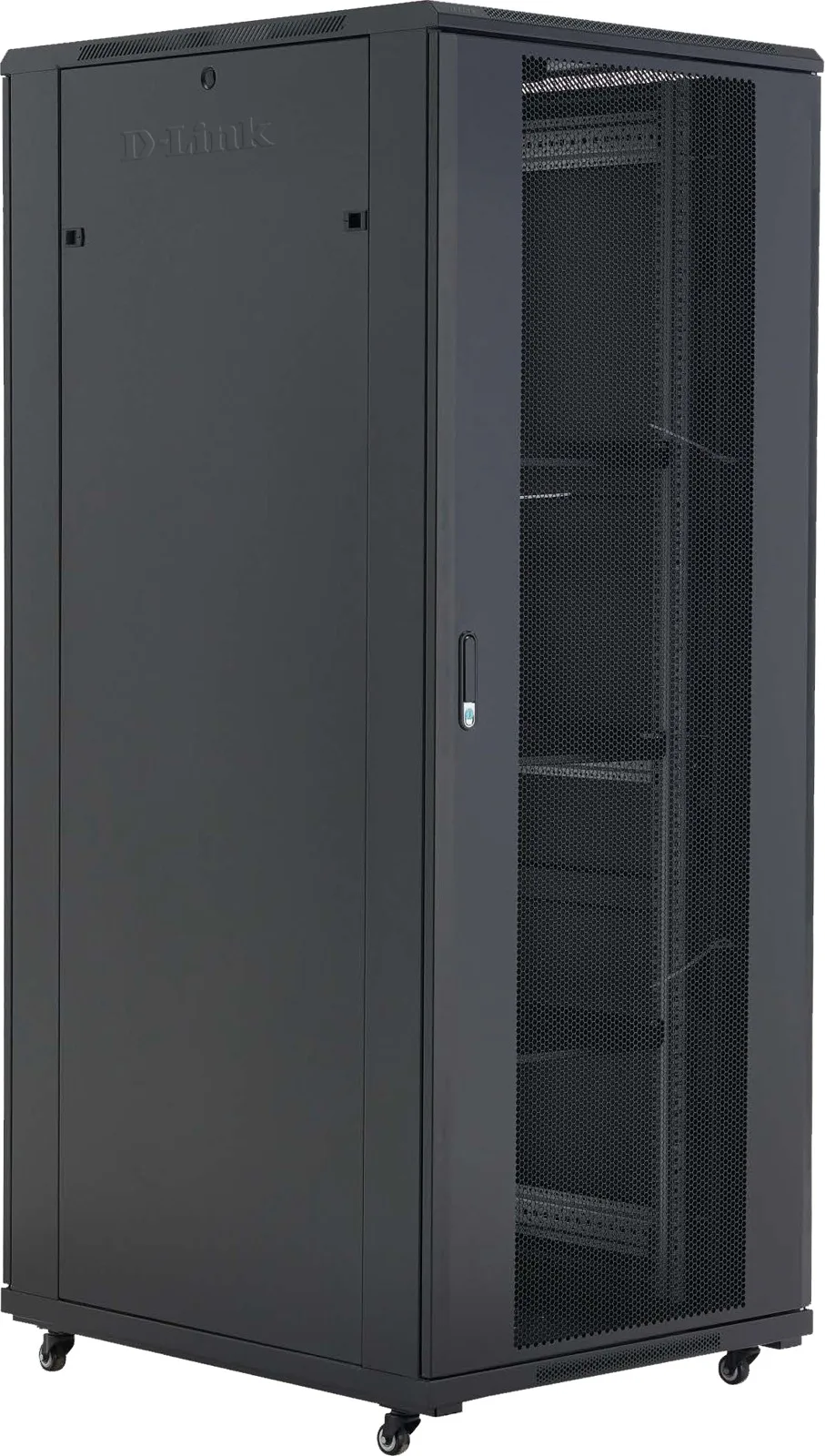

NFR Mesh Door Series
Armoires sur pied, porte perforée
14 modèles
- Largeur standard 19”
- Panneaux latéraux amovibles, verrous latéraux en option ;
- Trous prédécoupés pour l'entrée des câbles sur le couvercle supérieur et le panneau inférieur
- Angle d'ouverture de la porte avant supérieur à 180 degrés
- Installation et montage faciles
- Ventilateur, PDU et étagère disponibles en accessoires en option
Présentation
Les armoires en acier sur pied D-Link sont conçues pour les serveurs, les réseaux, les centres de données, l'audiovisuel, les télécommunications et les laboratoires. Les armoires sont fabriquées en acier CRCA, programmées par CNC, poinçonnées, pliées, soudées et revêtues de poudre selon les normes de qualité les plus strictes. Les panneaux latéraux amovibles des baies d'une profondeur de 650 et plus sont partiellement ventilés pour une meilleure circulation de l'air. Des ouvertures/découpes permettent l'entrée des câbles sur site par le haut et par le bas de la baie. Couvercle supérieur ventilé avec emplacement pour ventilateur, porte avant ventilée avec clé. Porte arrière métallique ventilée avec clé. Conception autoportante avec 4 roulettes. Les baies sont disponibles de 27U à 47U, en configurations de 800mm et 1000mm de profondeur et de 600 et 800 de largeur.
Spécifications physiques
| Capacité de charge | 800 kg |
|---|---|
| Degré de protection | IP20 |
| Matériau | Acier laminé à froid SPCC, épaisseur 2.0 mm, 1.5 mm, 1.2 mm |
| Finition de surface | Peinture poudre |
| Hauteurs de baie disponibles | 27U, 32U, 37U, 42U, 47U (autres tailles de baie disponibles sur demande) |
| Profondeurs de baie | 800 mm, 1000 mm |
| Largeur de baie | 600 mm, 800 mm |
Clé de codification (NFR-XXU-YYZZ-BL-AA)
| Segment de code | Signification |
|---|---|
| XX | Hauteur de baie (U) |
| YY | Largeur (60 : 600 mm, 80 : 800 mm) |
| ZZ | Profondeur (10 : 1000 mm, 80 : 800 mm) |
| AA | Porte (MS : porte grillagée) |
Composants d'armoire
| Composant | Quantité | Unité | Matériau | Finition de surface |
|---|---|---|---|---|
| Cadre | 2 | Pièce | Acier laminé à froid SPCC | Peinture poudre |
| Panneau latéral | 2 | Pièce | Acier laminé à froid SPCC | Peinture poudre |
| Capot supérieur | 1 | Pièce | Acier laminé à froid SPCC | Peinture poudre |
| Panneau inférieur | 1 | Pièce | Acier laminé à froid SPCC | Peinture poudre |
| Profil de montage | 4 | Pièce | Acier laminé à froid SPCC | Zingué |
| Rail de montage | 4/6 | Pièce | Acier laminé à froid SPCC | Peinture poudre |
| Porte avant | 1 | Pièce | Porte grillagée simple/double | Peinture poudre |
| Porte arrière | 1/2 | Pièce | Porte grillagée simple/double | Peinture poudre |
| Roulettes | 4 | Pièce | - | - |
| Pieds de mise à niveau | 4 | Pièce | - | - |
| Verrou | 2 | Pièce | - | - |
| Écrou carré M6 | 30 | Pièce | Acier | Zinc coloré |
| Vis à tête M6-B | 30 | Pièce | Acier | Zinc coloré |
| Clé Allen | 1 | Pièce | Acier | Zinc coloré |
Éligible à la garantie de 25 ans D-Link Cabling System lorsque l’installation est conçue, fournie, réalisée et testée par un partenaire agréé D-Link.
Informations de commande
Modèles disponibles
| CODE | SIGNIFICATION |
|---|---|
| XX | Hauteur de baie (U) |
| YY | Largeur (60 : 600mm, 80 : 800mm) |
| ZZ | Profondeur (10 : 1000mm) |
| AA | Porte (MS : porte grillagée) |
| RÉFÉRENCE | DESCRIPTION |
|---|---|
| NFR-27U-6010-BL-MS | Baie sur pied 27U (600 x 1000 mm) avec porte grillagée |
| NFR-32U-6010-BL-MS | Baie sur pied 32U (600 x 1000 mm) avec porte grillagée |
| NFR-37U-6010-BL-MS | Baie sur pied 37U (600 x 1000 mm) avec porte grillagée |
| NFR-42U-6010-BL-MS | Baie sur pied 42U (600 x 1000 mm) avec porte grillagée |
| NFR-47U-6010-BL-MS | Baie sur pied 47U (600 x 1000 mm) avec porte grillagée |
| NFR-27U-8010-BL-MS | Baie sur pied 27U (800 x 1000 mm) avec portes avant et arrière grillagées |
| NFR-32U-8010-BL-MS | Baie sur pied 32U (800 x 1000 mm) avec portes avant et arrière grillagées |
| NFR-37U-8010-BL-MS | Baie sur pied 37U (800 x 1000 mm) avec portes avant et arrière grillagées |
| NFR-42U-8010-BL-MS | Baie sur pied 42U (800 x 1000 mm) avec portes avant et arrière grillagées |
| NFR-47U-8010-BL-MS | Baie sur pied 47U (800 x 1000 mm) avec portes avant et arrière grillagées |
| NFR-27U-8080-BL-MS | Baie sur pied 27U (800 x 800 mm) avec porte grillagée |
| NFR-37U-8080-BL-MS | Baie sur pied 37U (800 x 800 mm) avec porte grillagée |
| NFR-42U-8080-BL-MS | Baie sur pied 42U (800 x 800 mm) avec porte grillagée |
| NFR-47U-8080-BL-MS | Baie sur pied 47U (800 x 800 mm) avec porte grillagée |
