NCB-6ASGRYR-500-LS

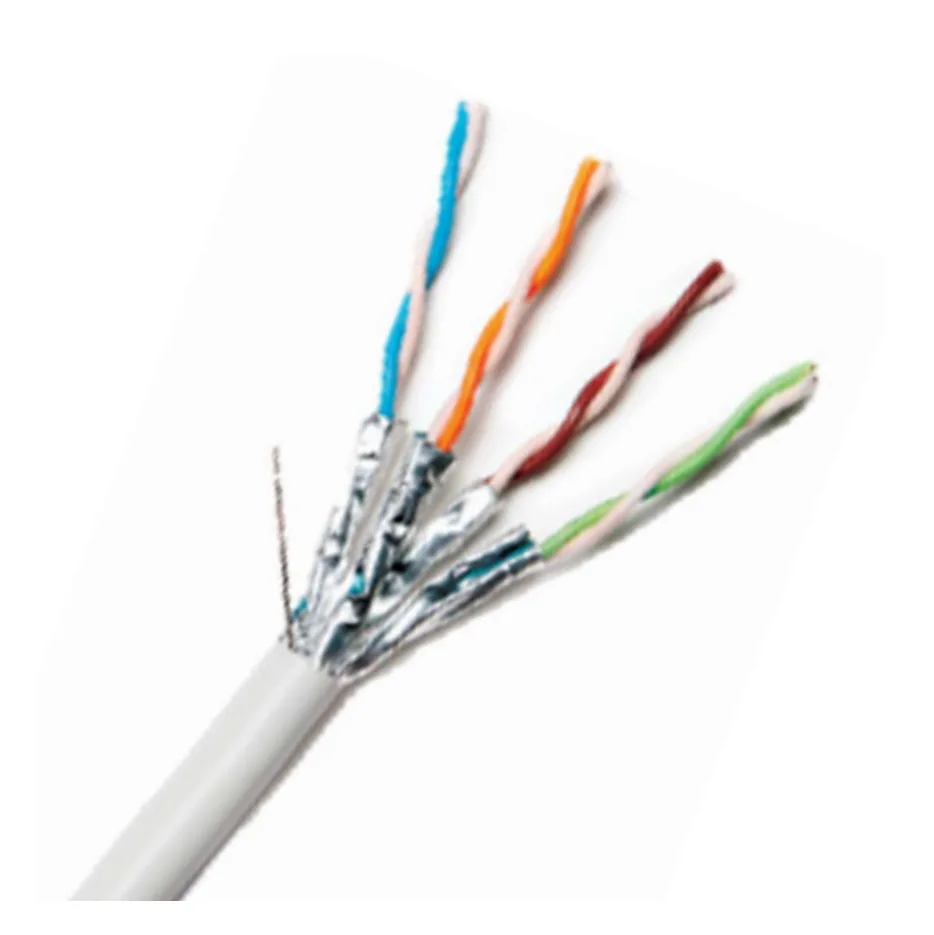

كبلات Cat6A محمية (Shielded)
1 طراز
- متوافق مع مواصفات Cat6A
- كبل محمي (Shielded) من 4 أزواج مجدولة
- الأزواج ملفوفة بشريط ألمنيوم/بوليستر مع سلك تأريض
- عزل من البولي إيثيلين عالي الكثافة
- غلاف LSZH
- تم التحقق من توافقه مع معايير EIA/TIA
- معبأ على بكرة MDF داخل صندوق لتسهيل التركيب
نظرة عامة
كبل بأداء محسّن لنقل البيانات عالية السرعة وإشارات الصوت والفيديو (RGB) الرقمية والتناظرية على شبكات LAN. يدعم معيار 10 Gigabit Ethernet (10GbaseT) ويعمل بعرض نطاق ترددي قدره 500 MHz. يتجاوز هذا الكبل بكثير متطلبات المعيار الجديد ANSI/TIA-568.2-D. يعمل الغلاف المعدني كقفص فاراداي (Faraday cage) لتقليل تأثير الضوضاء الكهربائية على الإشارات وللحد من الإشعاع الكهرومغناطيسي الذي قد يتداخل مع الأجهزة الأخرى.
المواصفة
| الموصل | نحاس عاري مصمت 23 AWG (4 أزواج) |
|---|---|
| العزل | PE رغوي بطبقة سطحية مصمتة |
| الأزواج | 2 موصلان معزولان ملفوفان معاً |
| الغلاف | LSZH |
| تدريع فردي لكل زوج | رقائق ألمنيوم/بوليستر |
| التدريع | سلك تفريغ (Drain) من النحاس المقلون |
| قطر الكبل | 7.5 ± 0.3 mm |
الخصائص الكهربائية
| مقاومة الموصل | ≤ 9.38Ω/100 m |
|---|---|
| السعة المتبادلة | < 5.6 nF/100 m |
| عدم توازن المقاومة | 5% كحد أقصى |
| عدم توازن السعة | 330 pF/100 m |
| فرق زمن الانتشار (Delay Skew) | < 45 ns |
خصائص الإرسال
| التردد (MHz) | أقصى توهين (DB/100M) | RL (DB) | NEXT (DB) | PSNEXT (DB) | ACR (DB) | PSACRF (DB) |
|---|---|---|---|---|---|---|
| 1 | 2.1 | 20.0 | 74.3 | 72.3 | 67.8 | 64.8 |
| 4 | 3.8 | 23.0 | 65.3 | 63.3 | 55.8 | 52.8 |
| 10 | 5.9 | 25.0 | 59.3 | 57.3 | 47.8 | 44.8 |
| 16 | 7.5 | 25.0 | 56.2 | 54.2 | 43.7 | 40.7 |
| 20 | 8.4 | 25.0 | 54.8 | 52.8 | 41.8 | 38.8 |
| 31.25 | 10.5 | 23.6 | 51.9 | 49.9 | 37.9 | 34.9 |
| 62.5 | 15 | 21.5 | 47.4 | 45.4 | 31.9 | 28.9 |
| 100 | 19.1 | 20.1 | 44.3 | 42.3 | 27.8 | 24.8 |
| 200 | 27.6 | 18.0 | 39.8 | 37.8 | 21.8 | 18.8 |
| 250 | 31.1 | 17.3 | 38.3 | 36.3 | 19.8 | 16.8 |
| 300 | 34.3 | 16.8 | 38.1 | 33.1 | 18.3 | 15.3 |
| 500 | 45.3 | 15.2 | 34.8 | 31.8 | 13.8 | 10.8 |
ترميز الألوان
| الزوج | اللون |
|---|---|
| 1-2 | أبيض بخط برتقالي، وبرتقالي |
| 3-6 | أبيض بخط أخضر، وأخضر |
| 4-5 | أبيض بخط أزرق، وأزرق |
| 7-8 | أبيض بخط بني، وبني |
مؤهل للحصول على ضمان D-Link لأنظمة الكبلات لمدة 25 عامًا عند تصميم التركيب وتوريده وتنفيذه واختباره بواسطة شريك معتمد من D-Link.
معلومات الطلب
الطرازات المتوفرة
| رمز القطعة | الوصف | اللون |
|---|---|---|
| NCB-6ASGRYR-500-LS | كبل Cat6A 10G U/FTP 23 AWG LSZH مصمت - 500 M/لفة - رمادي | رمادي |
