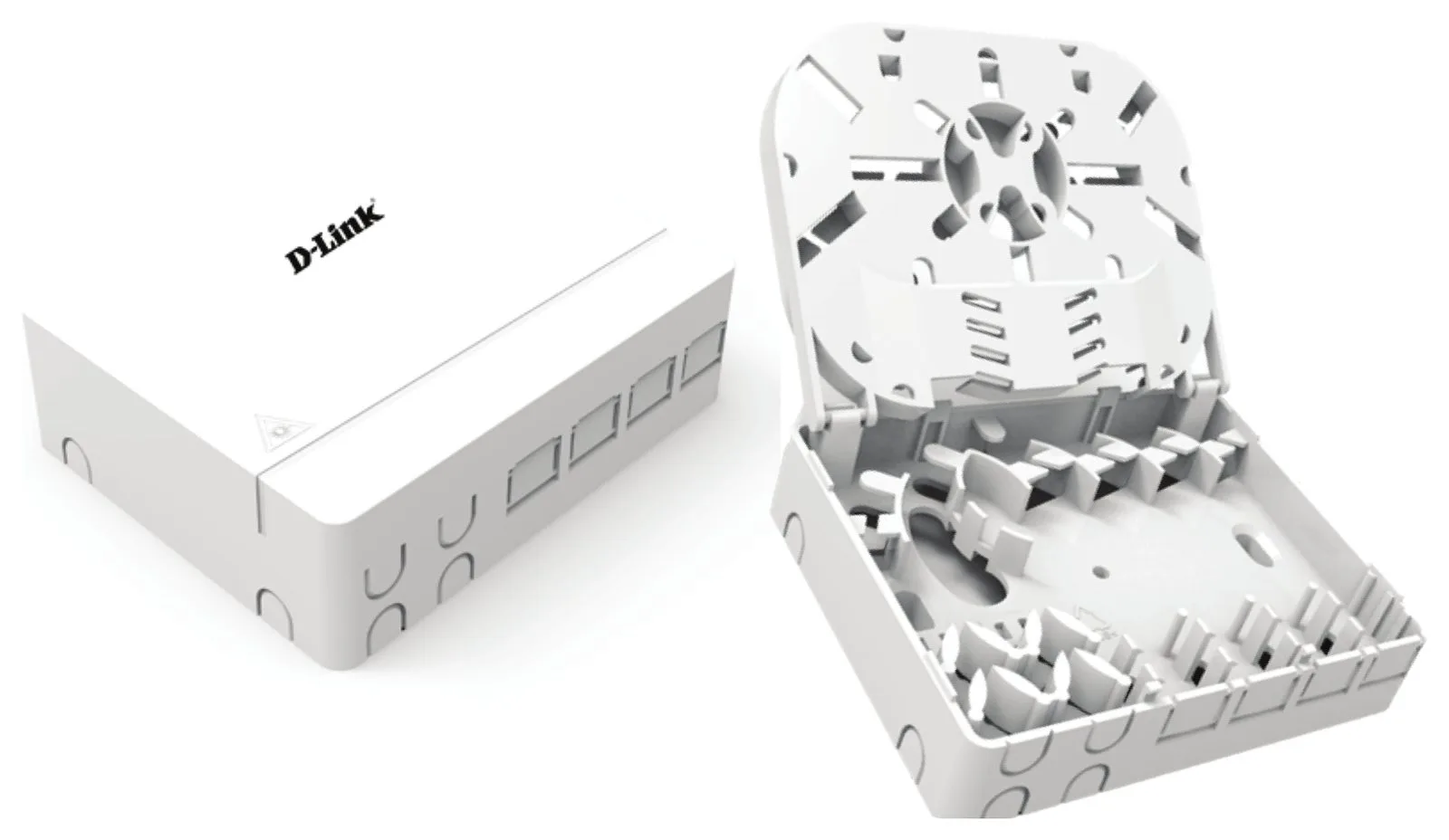

NFO Series
ODF فائق الصغر
عدد الطرازات: 5
- حجم مدمج يشغل مساحة جدارية أقل عند التركيب
- تصميم مقاوم للغبار مع غطاء واقٍ
- إمكانية دخول الكبلات من جوانب الوحدة الأربعة
- منطقة داخلية لتخزين الطول الزائد تضمن الالتزام بالحد الأدنى لنصف قطر الانحناء
- سهولة إعادة الوصول إلى الداخل بأقل قدر من الأدوات، مما يوفر الوقت والتكلفة
- يقبل مهايئات SC Simplex وLC Duplex القياسية
- يمكن توصيل تنظيم الكبلات دون قطع (مع منفذ express)
- يمكن استخدام موصلات قياسية للإنهاء المباشر
- صينية داخلية متوفرة لاحتواء أكمام اللحام
نظرة عامة
يُستخدم مخرج الألياف الضوئية في تطبيقات FTTH الداخلية. ويتيح إنهاء كبلات الألياف الضوئية داخل المساكن والمباني التجارية. ولا يقل نصف قطر انحناء كل ليف على حدة عن 15mm، مما يقلل فقد إرسال الإشارة إلى الحد الأدنى.
التطبيقات
- يُستخدم على نطاق واسع في شبكة الوصول FTTH
المواصفات
| الحجم (الطول*العرض*الارتفاع) (mm) | أبعاد ODF المصغّر بـ 2 منفذ هي 86*86*24mm؛ أبعاد ODF المصغّر بـ 4 منافذ هي 80.63*100.63*29mm |
|---|---|
| التطبيق | كبل توصيل طرفي (Drop) 3.0 x 2.0 mm أو كبل داخلي |
| قطر الألياف | 125µm ( 652 & 657 ) |
| قطر الكسوة المحكمة | 250µm & 900µm |
| طريقة التطبيق | أحادي النمط، Simplex وDuplex |
| قوة الشد | >50 N |
| درجة حرارة الاستخدام النهائي | -40 إلى 85°C |
| نوع المهايئ | SC وLC |
| فقد الإدراج | ≤0.2dB ( 1310nm & 1550nm ) |
| الخرج | 02/04 |
مؤهل للحصول على ضمان D-Link لأنظمة الكبلات لمدة 25 عامًا عند تصميم التركيب وتوريده وتنفيذه واختباره بواسطة شريك معتمد من D-Link.
معلومات الطلب
الطرازات المتوفرة
| رمز القطعة | الوصف |
|---|---|
| NFO-FXDXX02 | ODF مصغّر فارغ للألياف الضوئية بمنفذين |
| NFO-FXSSC02 | ODF مصغّر بـ 02 منفذ، محمّل بـ 02 مهايئ Simplex SC/APC |
| NFO-FXDLC02 | ODF مصغّر بـ 02 منفذ، محمّل بـ 02 مهايئ Duplex LC/APC |
| NFO-FXDXX04 | ODF مصغّر فارغ للألياف الضوئية بأربعة منافذ |
| NFO-FXDLCSSC04 | ODF مصغّر للألياف الضوئية بأربعة منافذ مع 02 مهايئ Simplex SC/APC و01 مهايئ Duplex LC/APC |
