ONT200-12ACU
نظرة عامة
ONU ثنائي النمط من طراز ONT200-12ACU يدعم الوصول بنمطين: EPON وGPON. يتحول ONU تلقائيا إلى نمط PON المناسب عبر تحديد نمط OLT المحلي لإتمام وصول تكيفي عبر GPON أو EPON.
يدمج ONT200-12ACU وظيفة لاسلكية تلبي المعايير التقنية 802.11 a/b/g/n/ac. كما يدعم إشارة لاسلكية ثنائية النطاق 2.4GHz/5GHz. ويتميز بقدرة اختراق قوية وتغطية واسعة. ويمكنه توفير أمان أكثر كفاءة لنقل البيانات للمستخدمين.

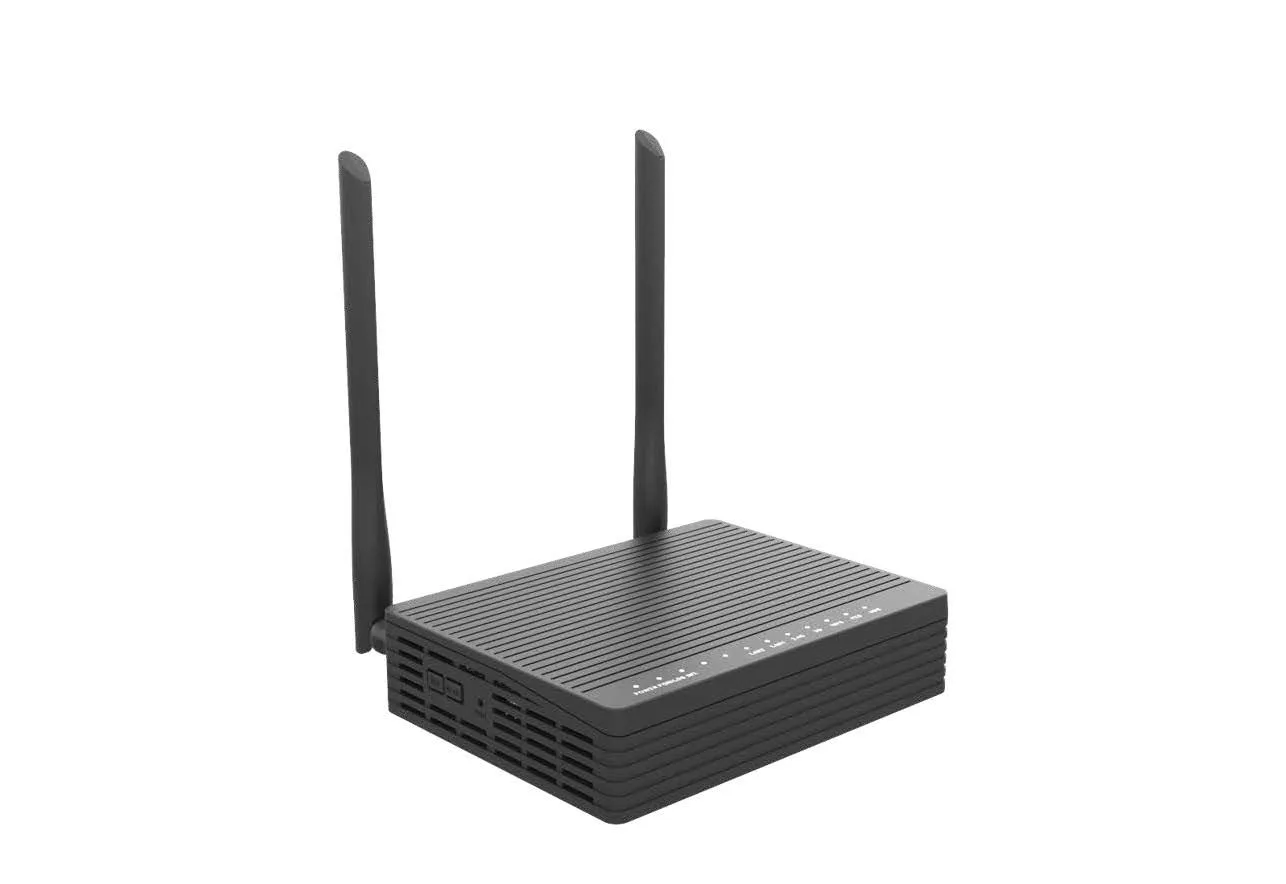

ONT200-12ACU
| الحل النموذجي | FTTH |
|---|---|
| الاستخدام التجاري النموذجي | الإنترنت، الصوت، Wi-Fi |
| منفذ GPON/EPON | ألياف أحادية النمط، ليف واحد GPON: معيار FSAN G.984.2، الفئة B+ EPON: 1000BASE-PX20+ متماثل GPON: 2.488Gbps/1.244Gbps هابط/صاعد EPON: 1.25Gbps هابط/صاعد الطول الموجي: الإرسال: 1310nm الاستقبال: 1490nm حساسية الاستقبال: GPON: -28dBm EPON: -27dBm قدرة التشبع: GPON: -8dBm EPON: -3dBm قدرة الإرسال: GPON: 0.5~5dBm EPON: 0~4dBm |
| منفذ المستخدم (POTS) | موصل RJ-11 1 حساب أقصى مسافة 1km رنين متوازن، 50V RMS |
| المواصفات البيئية | درجة حرارة التشغيل: 0 إلى 40°C درجة حرارة التخزين: -40 إلى 85°C رطوبة التشغيل: 10% إلى 90% (بدون تكثّف) |
| منفذ المستخدم (LAN) | موصل RJ-45 منافذ Ethernet ذات تفاوض تلقائي: 2*10/100/1000 Mbps ازدواج كامل/نصف ازدواج Auto MDI/MDI-X |
| معلمات أداء Wi-Fi | IEEE802.11b/g/n(2.4G) IEEE802.11a/b/g/n/ac(5G) الحد الأقصى للمعدل: 300M(2.4G) الحد الأقصى للمعدل: 867Mbps(5G) |
| المؤشرات | PWR / PON / LOS / LAN-2 / TEL / INT / Wi-Fi / OPT / USB |
| الطاقة | مهايئ مزوّد طاقة خارجي 12VDC/1.5A استهلاك الطاقة: <13W |
| الأبعاد والوزن | أبعاد القطعة: 160mm(الطول) x 139.5mm(العرض) x 28.5mm (الارتفاع) وزن القطعة: 0.239kg |
| الإدارة | EPON: OAM / WEB / TR069 / Telnet GPON: OMCI / WEB / TR069 / Telnet |
| التسجيل | الاكتشاف التلقائي/كشف الارتباط/ترقية البرنامج عن بُعد المصادقة التلقائية/عبر MAC/SN/LOID+كلمة المرور |
| L3 | مكدس مزدوج IPv4/IPv6 NAT عميل/خادم DHCP عميل PPPoE/التمرير توجيه ثابت وديناميكي |
| المبدّل | تعلّم عناوين MAC الحد الأقصى لعدد عناوين MAC المتعلَّمة عزل المنافذ التحكم في تدفق المنافذ كبت عواصف البث VLAN: الوضع الشفاف/وضع العلامات/ترجمة العلامات/الربط الجذعي |
| البث المتعدد | IGMP V2 IGMP VLAN IGMP شفاف/Snooping/Proxy |
| اللاسلكي | 2.4G: 4*SSID 5G: 4*SSID 2*2 MIMO اختيار القناة تلقائيا |
| الأمان | جدار الحماية تصفية عناوين MAC/URL التحكم في الوصول عن بُعد عبر WEB/Telnet |
| PWR (تعريفات LED) | حالة الطاقة تشغيل: جهاز ONT مشغّل; إيقاف: جهاز ONT متوقف; |
| PON (تعريفات LED) | تسجيل ONT تشغيل: نجح التسجيل في OLT; وميض: جارٍ التسجيل في OLT; إيقاف: فشل التسجيل في OLT أو لا توجد إشارة ضوئية طبيعية في الدخل; |
| LOS (تعريفات LED) | إشارات PON الضوئية تشغيل: القدرة الضوئية أقل من حساسية جهاز الاستقبال; إيقاف: الإشارة الضوئية طبيعية; |
| INT (تعريفات LED) | مؤشر حالة الإنترنت تشغيل: خدمة الوصول إلى الإنترنت عبر WAN الموجّه طبيعية. إيقاف: خدمة الوصول إلى الإنترنت عبر WAN الموجّه غير طبيعية. |
| LAN1-2 (تعريفات LED) | حالة منفذ LAN تشغيل: اتصال Ethernet طبيعي; وميض: يتم إرسال البيانات عبر منفذ Ethernet; إيقاف: لم يتم إنشاء اتصال Ethernet; |
| TEL (تعريفات LED) | حالة منفذ الهاتف تشغيل: تم إنشاء الاتصال بين منفذ TEL وخادم الصوت وميض: تم إنشاء خدمة الصوت لمنفذ TEL; إيقاف: لم يتم إنشاء الاتصال بين منفذ TEL وخادم الصوت. |
| Wi-Fi (تعريفات LED) | Wi-Fi وميض: يتم إرسال البيانات تشغيل: وظيفة Wi-Fi مفعّلة |
| OPT (تعريفات LED) | مؤشر شدة الضوء تشغيل: أعلى من الحد الأقصى لاستقبال ONU RX; وميض: أقل من الحد الأدنى لاستقبال ONU RX; إيقاف: استقبال ONU RX ضمن نطاق العتبة الطبيعي. |
| USB (تعريفات LED) | حالة منفذ USB تشغيل: اتصال USB طبيعي; إيقاف: لم يتم إنشاء اتصال USB; |
| معلومات الطلب | FTTH/O ONT، 1 واجهة GPON/EPON (SC/UPC)، 2 منفذ Gigabit LAN، اتصال لاسلكي AC1200، 1 x FXS، 1 x USB 2.0، 2 هوائي خارجي |
قد يختلف الأداء الفعلي بسبب الإعدادات والكبلات ودرجة الحرارة وتكوين الشبكة والواجهة وتوافق الأجهزة والظروف البيئية وظروف الموقع وعوامل أخرى مماثلة. تستند الإشارات إلى القدرة الكهربائية أو سرعة الإشارة أو المعالجة أو مدى الإشارة أو المسافة أو تشفير البيانات أو سعة التخزين أو خصائص العرض أو غيرها من مقاييس الأداء إلى ظروف مثالية مستمدة من المعايير الصناعية، وهي مقدمة لأغراض الاطلاع فقط. قد تخضع المواصفات للتغيير دون إشعار مسبق.
