| الحل النموذجي | FTTH |
|---|
| الاستخدام التجاري النموذجي | الإنترنت، VOIP، CATV، Wi-Fi |
|---|
| منفذ GPON/EPON | ألياف أحادية النمط، ليف واحد
GPON: معيار FSAN G.984.2، الفئة B+
EPON: 1000BASE-PX20+ متماثل
GPON: 2.488Gbps/1.244Gbps هابط/صاعد
EPON: 1.25Gbps هابط/صاعد |
|---|
| الطول الموجي | الإرسال: 1310nm الاستقبال: 1490nm |
|---|
| حساسية الاستقبال | GPON: -28dBm
EPON: -27dBm |
|---|
| قدرة التشبع | GPON: -8dBm
EPON: -3dBm |
|---|
| قدرة الإرسال | GPON: 0.5~5dBm
EPON: 0~4dBm |
|---|
| منفذ المستخدم (LAN) | منافذ RJ45 بالتفاوض التلقائي: 4*10/100/1000 M
ازدواج كامل / نصف ازدواج
RJ45، Auto-MDI/MDI-X
مسافة الإرسال 100 متر |
|---|
| معلمات أداء Wi-Fi | IEEE802.11b/g/n(2.4G)
IEEE802.11a/b/g/n/ac(5G)
الحد الأقصى للمعدل: 300M(2.4G)
الحد الأقصى للمعدل: 867Mbps(5G) |
|---|
| CATV (منفذ الدخل/الخرج) | الطول الموجي: 1550nm
القدرة الضوئية الداخلة: -18dBm~0dBm(مع AGC)
تردد RF: 47MHz~1000MHz
مستوى خرج RF: 78dBuV (@-12~-2dBm@85MHz) (مع AGC)
فقد الإرجاع لخرج RF: >12dB(مع AGC)
معاوقة RF: 75Ω |
|---|

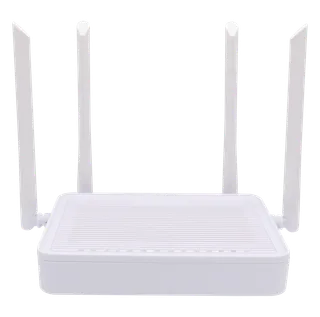

| المؤشرات | PWR / PON / LOS / LAN1-4 / TEL1-2 / CATV / Wi-Fi / INT / USB / OPT |
|---|
| الطاقة | مهايئ مزوّد طاقة خارجي 12VDC/1.5A
استهلاك الطاقة: <15W |
|---|
| الأبعاد والوزن | أبعاد القطعة: 240mm(الطول) x 240mm(العرض) x 24mm (الارتفاع)
وزن القطعة: حوالي 335g |
|---|
| المواصفات البيئية | درجة حرارة التشغيل: 0 إلى 40°C
رطوبة التشغيل: 10% إلى 90% (بدون تكثّف) |
|---|
| الإدارة | EPON: OAM / WEB / TR069 / Telnet
GPON: OMCI / WEB / TR069 / Telnet |
|---|
| L3 | مكدس مزدوج IPv4/IPv6
NAT
عميل/خادم DHCP
عميل PPPoE/التمرير
توجيه ثابت وديناميكي |
|---|
| المبدّل | تعلّم عناوين MAC
الحد الأقصى لعدد عناوين MAC المتعلَّمة
كبت عواصف البث
VLAN: الوضع الشفاف/وضع العلامات/ترجمة العلامات/الربط الجذعي |
|---|
| الأمان | جدار الحماية
تصفية عناوين MAC/URL
التحكم في الوصول عن بُعد عبر WEB/Telnet |
|---|
| اللاسلكي | 2.4G: 4*SSID
5G: 4*SSID
2*2 MIMO
اختيار القناة تلقائيا |
|---|
| التسجيل | الاكتشاف التلقائي/كشف الارتباط/ترقية البرنامج عن بُعد
المصادقة التلقائية/عبر MAC/SN/LOID+كلمة المرور |
|---|
| PWR (تعريفات LED) | حالة الطاقة
تشغيل: جهاز ONT مشغّل;
إيقاف: جهاز ONT متوقف; |
|---|
| PON (تعريفات LED) | تسجيل ONT
تشغيل: نجح التسجيل في OLT;
وميض: جارٍ التسجيل في OLT;
إيقاف: فشل التسجيل في OLT أو لا توجد إشارة ضوئية طبيعية في الدخل; |
|---|
| LOS (تعريفات LED) | إشارات PON الضوئية
تشغيل: القدرة الضوئية أقل من حساسية جهاز الاستقبال;
إيقاف: الإشارة الضوئية طبيعية; |
|---|
| INT (تعريفات LED) | مؤشر حالة الإنترنت
تشغيل: خدمة الوصول إلى الإنترنت عبر WAN الموجّه طبيعية.
إيقاف: خدمة الوصول إلى الإنترنت عبر WAN الموجّه غير طبيعية. |
|---|
| LAN1-4 (تعريفات LED) | حالة منفذ LAN
تشغيل: اتصال Ethernet طبيعي;
وميض: يتم إرسال البيانات عبر منفذ Ethernet;
إيقاف: لم يتم إنشاء اتصال Ethernet; |
|---|
| TEL1-2 (تعريفات LED) | حالة منفذ الهاتف
تشغيل: تم إنشاء الاتصال بين منفذ TEL وخادم الصوت
وميض: تم إنشاء خدمة الصوت لمنفذ TEL;
إيقاف: لم يتم إنشاء الاتصال بين منفذ TEL وخادم الصوت. |
|---|
| CATV (تعريفات LED) | حالة CATV
تشغيل: CATV الضوئي طبيعي
إيقاف: لا يتم استقبال إشارات CATV |
|---|
| Wi-Fi (تعريفات LED) | Wi-Fi
وميض: يتم إرسال البيانات
تشغيل: وظيفة Wi-Fi مفعّلة |
|---|
| USB (تعريفات LED) | حالة منفذ USB
تشغيل: اتصال USB طبيعي;
إيقاف: لم يتم إنشاء اتصال USB; |
|---|
| OPT (تعريفات LED) | مؤشر شدة الضوء
تشغيل: أعلى من الحد الأقصى لاستقبال ONU RX;
وميض: أقل من الحد الأدنى لاستقبال ONU RX;
إيقاف: استقبال ONU RX ضمن نطاق العتبة الطبيعي. |
|---|

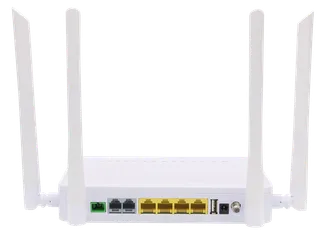

| معلومات الطلب | FTTH/O ONT، 1 واجهة GPON/EPON (SC/APC)، 4 منافذ Gigabit LAN، اتصال لاسلكي AC1200، 2 x FXS، منفذ CATV، 1 x USB 2.0، 4 هوائيات خارجية |
|---|
