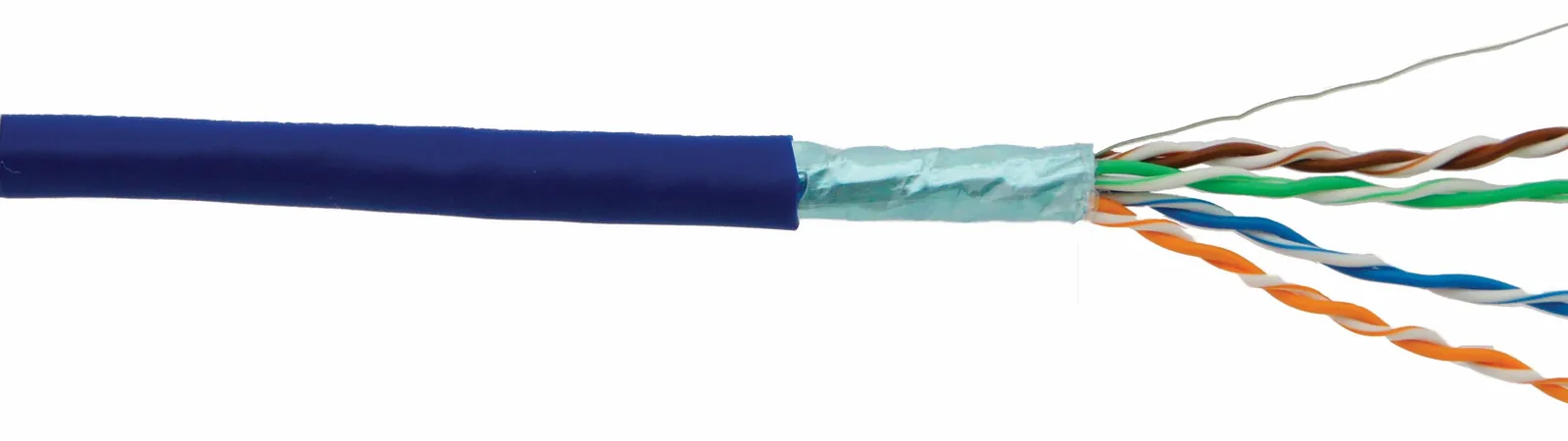

NCB-5ESXXXX Series
Câbles Cat5e FTP
2 modèles
- Conforme aux spécifications Cat5e
- Câble blindé (FTP) à 4 paires torsadées
- Isolation PE
- Gaine PVC ignifuge (FR)
- Paires enveloppées dans une feuille d'aluminium avec fil de drainage
- Conditionné sur bobine en contreplaqué
NormesISO/IEC 11801
Présentation
Câble haute performance pour la transmission de données à haut débit et de signaux numériques et analogiques de voix et de vidéo (RGB) sur les réseaux LAN. Prend en charge la norme Gigabit Ethernet (1000BASE-T). Fonctionne avec une bande passante de 100 MHz. Ce câble dépasse largement les exigences de la norme : ANSI/TIA-568.2-D et ISO/IEC 11801
Construction
| Conducteur | 24 AWG cuivre nu monobrin (4 paires) |
|---|---|
| Isolant | Polyéthylène haute densité |
| Paires | 2 conducteurs isolés torsadés ensemble |
| Gaine | FR PVC |
| Blindage | Feuille d'aluminium/polyester |
| Diamètre du câble | 6.3 mm nominal |
Propriétés électriques
| Impédance caractéristique | 100±15Ω |
|---|---|
| Résistance du conducteur | ≤ 9.38Ω/100 m |
| Capacité mutuelle | <5.6 nF/100 m |
| Déséquilibre de résistance | 5% max |
| Déséquilibre de capacité | 330 pF/100 m |
| Écart de temps de propagation (Delay Skew) | < 45 ns |
| NVP | 69% |
Propriétés mécaniques
| Rayon de courbure | < 8 x diamètre du câble à -20°C ± 1°C |
|---|---|
| Force de traction | 9.5 kg |
| Plage de température de fonctionnement | -20°C à +70°C |
| Plage de température de stockage | 0°C à +50°C |
Caractéristiques de transmission
| Fréquence (MHz) | Perte d’insertion (dB/100M) | RL (dB) | NEXT (dB) | PSNEXT (dB) | ELFEXT (dB) | PSELFEXT (dB) | ACR (dB) | PSACR (dB) |
|---|---|---|---|---|---|---|---|---|
| 1 | 2.0 | 20.0 | 65.3 | 62.3 | 63.8 | 60.8 | 63.3 | 60.3 |
| 4 | 4.1 | 23.0 | 56.3 | 53.3 | 51.8 | 48.8 | 52.2 | 49.2 |
| 8 | 5.8 | 24.5 | 51.8 | 48.8 | 45.7 | 42.7 | 46.0 | 43.0 |
| 10 | 6.5 | 25.0 | 50.3 | 47.3 | 43.8 | 40.8 | 43.8 | 40.8 |
| 16 | 8.2 | 25.0 | 47.2 | 44.2 | 39.7 | 36.7 | 39.0 | 36.0 |
| 20 | 9.3 | 25.0 | 45.8 | 42.8 | 37.8 | 34.8 | 36.5 | 33.5 |
| 25 | 10.4 | 24.2 | 44.3 | 41.3 | 35.8 | 32.8 | 33.9 | 30.9 |
| 31.25 | 11.7 | 23.3 | 42.9 | 39.9 | 33.9 | 30.9 | 31.2 | 28.2 |
| 62.5 | 17.0 | 20.7 | 38.4 | 35.4 | 27.9 | 24.9 | 21.4 | 18.4 |
| 100 | 22.0 | 19.0 | 35.3 | 32.3 | 23.8 | 20.8 | 13.1 | 10.3 |
Code couleur
| Paire | Couleur |
|---|---|
| 1-2 | Blanc rayé orange et orange |
| 3-6 | Blanc rayé vert et vert |
| 4-5 | Blanc rayé bleu et bleu |
| 7-8 | Blanc rayé marron et marron |
Éligible à la garantie de 25 ans D-Link Cabling System lorsque l’installation est conçue, fournie, réalisée et testée par un partenaire agréé D-Link.
Informations de commande
Modèles disponibles
| RÉFÉRENCE | DESCRIPTION | COULEUR |
|---|---|---|
| NCB-5ESGRYR-305-24 | Câble monobrin Cat5e FTP 24 AWG PVC - 305 m/rouleau, gris | Gris |
| NCB-5ESBLUR-305 | Câble monobrin Cat5e FTP 24 AWG PVC - 305 m/rouleau, bleu | Bleu |
