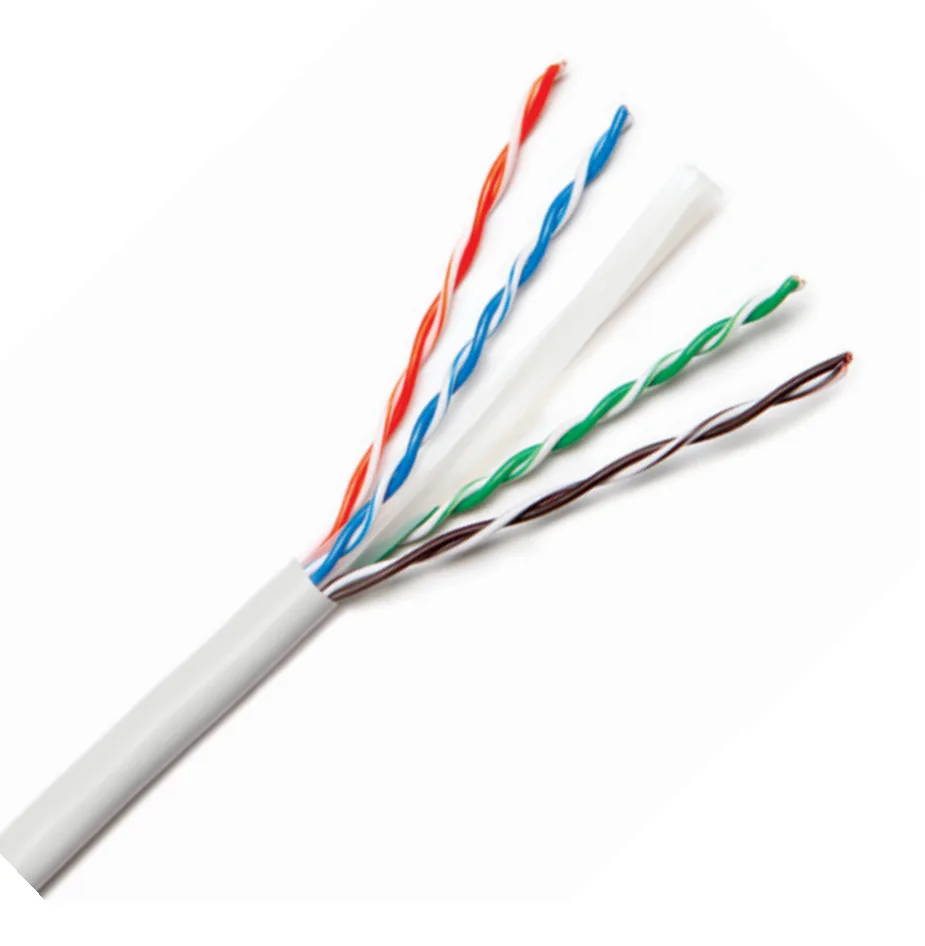

NCB-C6UXXXR-305
Câble Cat6 UTP 23 AWG
5 modèles
- Conforme aux spécifications Cat 6
- Câble à 4 paires torsadées non blindées (UTP)
- Isolation PE
- Séparateur central en croix en PE
- Gaine PVC ignifuge (FR) / LSZH
- Conformité aux normes EIA/TIA vérifiée par ETL et homologué UL
- Conditionné en bobine facile à dérouler dans une boîte pour faciliter l'installation
NormesISO/IEC 11801
Présentation
Câble haute performance pour la transmission de données à haut débit et de signaux numériques et analogiques de voix et de vidéo (RGB) sur les réseaux LAN. Prend en charge la norme Gigabit Ethernet (1000BASE-T). Fonctionne avec une bande passante de 250 MHz. Ce câble dépasse largement les exigences de TIA/EIA-568.2-E et ISO/IEC 11801
Construction
| Conducteur | 23 AWG cuivre nu monobrin (4 paires) |
|---|---|
| Isolant | Polyéthylène haute densité |
| Paires | 2 conducteurs isolés torsadés ensemble |
| Gaine | FR PVC/LSZH |
| Diamètre du câble | 6+/-0.2 mm nominal |
Propriétés électriques
| Impédance caractéristique | 100±15Ω |
|---|---|
| Résistance du conducteur | ≤ 9.38Ω/100m |
| Capacité mutuelle | <5.6nF/100m |
| Déséquilibre de résistance | 5% max |
| Déséquilibre de capacité | 330pF/100m |
| Écart de temps de propagation (Delay Skew) | < 45ns |
| NVP | 69% |
Propriétés mécaniques
| Rayon de courbure | < 4 x diamètre du câble à -20°C ± 1°C |
|---|---|
| Force de traction | 11.5 kg |
| Plage de température de fonctionnement | -20°C à +70°C |
| Plage de température de stockage | 0°C à +50°C |
Caractéristiques de transmission
| Fréquence (MHz) | Perte d’insertion (dB/100M) | RL (dB) | NEXT (dB) | PSNEXT (dB) | ELFEXT (dB) | PSELFEXT (dB) | ACR (dB) | PSACR (dB) |
|---|---|---|---|---|---|---|---|---|
| 1 | 2.0 | 20.0 | 74.3 | 72.3 | 67.8 | 64.8 | 72.3 | 70.3 |
| 4 | 3.8 | 23.0 | 65.3 | 63.3 | 55.8 | 52.8 | 61.5 | 59.5 |
| 8 | 5.3 | 24.5 | 60.8 | 58.8 | 49.7 | 46.7 | 55.5 | 53.5 |
| 10 | 6.0 | 25.0 | 59.3 | 57.3 | 47.8 | 44.8 | 53.3 | 51.3 |
| 16 | 7.6 | 25.0 | 56.2 | 54.2 | 43.7 | 40.7 | 48.6 | 46.6 |
| 20 | 8.5 | 25.0 | 54.8 | 52.8 | 41.8 | 38.8 | 46.3 | 44.3 |
| 25 | 9.5 | 24.3 | 53.3 | 51.3 | 39.8 | 36.8 | 43.8 | 41.8 |
| 31.25 | 10.7 | 23.6 | 51.9 | 49.9 | 37.9 | 34.9 | 41.2 | 39.2 |
| 62.25 | 15.4 | 21.5 | 47.4 | 45.4 | 31.9 | 28.9 | 32.0 | 30.0 |
| 100 | 19.8 | 20.1 | 44.3 | 42.3 | 27.8 | 24.8 | 24.5 | 22.5 |
| 200 | 29.0 | 18.0 | 39.8 | 37.8 | 21.8 | 18.8 | 10.8 | 8.8 |
| 250 | 32.8 | 17.3 | 38.3 | 36.3 | 19.8 | 16.8 | 5.5 | 3.5 |
Code couleur
| Paire | Couleur |
|---|---|
| 1-2 | Blanc rayé orange et orange |
| 3-6 | Blanc rayé vert et vert |
| 4-5 | Blanc rayé bleu et bleu |
| 7-8 | Blanc rayé marron et marron |
Éligible à la garantie de 25 ans D-Link Cabling System lorsque l’installation est conçue, fournie, réalisée et testée par un partenaire agréé D-Link.
Informations de commande
Modèles disponibles
| RÉFÉRENCE | DESCRIPTION | COULEUR |
|---|---|---|
| NCB-C6UGRYR-305 | Câble monobrin Cat6 UTP 23 AWG PVC - 305m/rouleau - gris | Gris |
| NCB-C6UGRNR-305 | Câble monobrin Cat6 UTP 23 AWG PVC - 305m/rouleau - vert | Vert |
| NCB-C6UORGR-305 | Câble monobrin Cat6 UTP 23 AWG PVC - 305m/rouleau - orange | Orange |
| NCB-C6UVLTR-305 | Câble monobrin Cat6 UTP 23 AWG PVC - 305m/rouleau - violet | Violet |
| NCB-C6UGRYR-305-LS | Câble monobrin Cat6 UTP 23 AWG LSZH - 305m/rouleau - gris | Gris |
