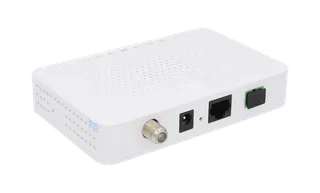

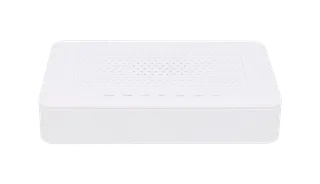

ONT200-01R

1GE+CATV ONT

Conforme aux normes ITU-T G.984.1/2/3/4 et IEEE802.3ah
Prise en charge de la découverte automatique des ONU, de la détection de liaison et de la mise à niveau logicielle à distance
Prise en charge de plusieurs méthodes d’enregistrement
Prise en charge de la configuration VLAN par port
Prise en charge de l’apprentissage des adresses MAC
Prise en charge de la limitation de débit et du contrôle de la bande passante par port
Prise en charge de la fonction de protection contre les tempêtes de broadcast
Prise en charge de la configuration de gestion à distance
Prise en charge de l’allocation dynamique de bande passante (DBA)
Prise en charge du chiffrement et du déchiffrement AES
Prise en charge de la gestion à distance du port CATV
Gestion réseau EMS basée sur SNMP, pratique pour la maintenance
Prise en charge de l’alarme de coupure d’alimentation, pour faciliter la détection des problèmes de liaison
Prise en charge du contrôle de flux des ports

Où acheter Télécharger la fiche technique Voir les spécifications

Présentation

L’ONU bimode ONT200-01R prend en charge l’accès selon deux modes : EPON et GPON. L’ONU bascule automatiquement vers le mode PON correspondant en identifiant le mode de l’OLT local, afin de réaliser un accès adaptatif GPON ou EPON.

L’ONT200-01R repose sur des technologies éprouvées et stables de commutation Gigabit Ethernet, de WDM et de HFC. Il offre une bande passante plus élevée, une meilleure fiabilité, une gestion facile et une bonne garantie de qualité de service (QoS), les performances techniques de l’équipement répondant aux exigences ITU G.984 et IEEE802.3ah, et il présente une bonne compatibilité avec les OLT GPON ou EPON courants.

Spécifications
Solution type	FTTH
Entreprise type	Internet, CATV
Port GPON/EPON	Monomode, fibre unique GPON : norme FSAN G.984.2, classe B+ EPON : 1000BASE-PX20+ symétrique GPON : 2.488Gbps/1.244Gbps en voie descendante/montante EPON : 1.25Gbps en voie descendante/montante
Longueur d’onde	Émission : 1310nm Réception : 1490nm
Sensibilité de réception	GPON: -28dBm EPON: -27dBm
Puissance de saturation	GPON: -8dBm EPON: -3dBm
Puissance d’émission	GPON: 0.5~5dBm EPON: 0~4dBm

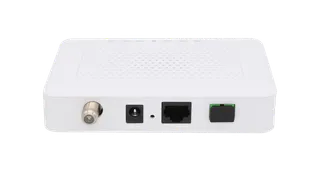

CATV (port d’entrée/sortie)	Longueur d’onde : 1550nm Fréquence RF : 47MHz~1000MHz Impédance RF : 75Ω Puissance optique d’entrée : -18dBm~0dBm (avec AGC) Niveau de sortie RF : 78dBuV (@-12~-2dBm@85MHz) (avec AGC) Affaiblissement de réflexion en sortie RF : >12dB (avec AGC)
Port utilisateur (LAN)	Connecteur RJ-45 Port Ethernet auto-adaptatif : 1*10/100/1000Mbps Duplex intégral/semi-duplex Auto MDI/MDI-X

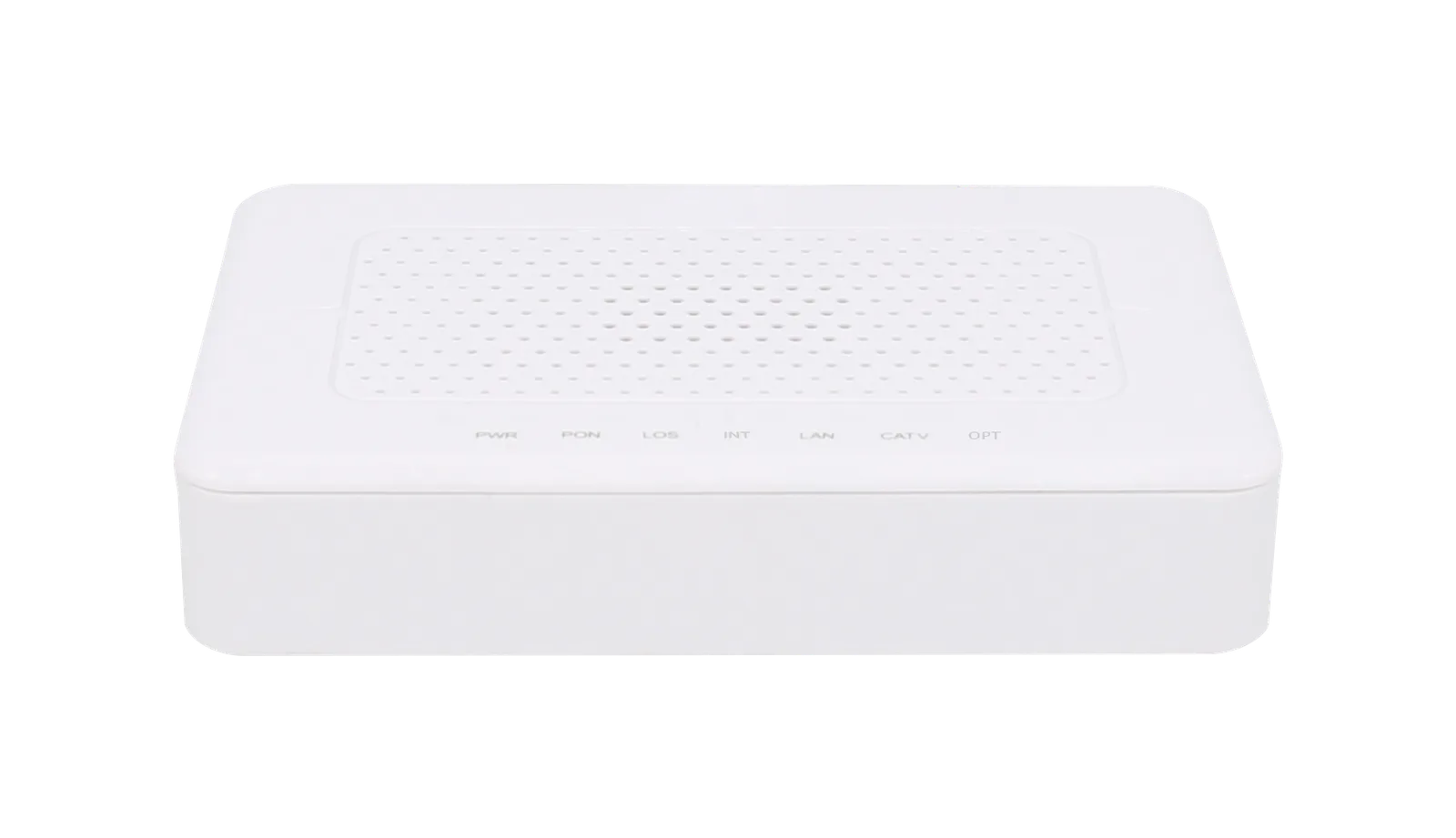

Indicateurs	PWR / PON / LOS / LAN / CATV / INT / OPT
Alimentation	Adaptateur d’alimentation externe 12VDC/0.5A Consommation électrique : <4.5W
Dimensions et poids	Dimensions de l’article : 125mm(L) x 80mm(l) x 28mm (H) Poids de l’article : 0.13kg
Spécifications environnementales	Température de fonctionnement : 0 à 40°C Température de stockage : -40 à 85°C Humidité de fonctionnement : 10% à 90% (sans condensation)
Gestion	EPON: OAM / WEB / TR069 / Telnet GPON: OMCI / WEB / TR069 / Telnet
Enregistrement	Découverte automatique/Détection de liaison/Mise à niveau logicielle à distance Authentification automatique/MAC/SN/LOID+mot de passe
Commutateur	Apprentissage des adresses MAC Limite du nombre d’adresses MAC apprises Contrôle de flux des ports Suppression des tempêtes de broadcast VLAN transparent/balisé/traduit/trunk
Multicast	IGMP V2 VLAN IGMP IGMP transparent/Snooping/Proxy
Sécurité	Pare-feu Filtrage des adresses MAC/URL Contrôle d’accès distant WEB/Telnet
PWR (définitions des LED)	État de l’alimentation Allumé : l’ONU est sous tension Éteint : l’ONU est hors tension
PON (définitions des LED)	Enregistrement de l’ONU Allumé : enregistrement auprès de l’OLT réussi Clignotant : enregistrement auprès de l’OLT en cours Éteint : échec de l’enregistrement auprès de l’OLT ;
LOS (définitions des LED)	Signaux optiques PON Allumé : puissance optique inférieure à la sensibilité du récepteur ; Éteint : signal optique normal
INT (définitions des LED)	Indicateur d’état Internet Allumé : le service d’accès Internet WAN routé est normal. Éteint : le service d’accès Internet WAN routé est anormal.
LAN (définitions des LED)	État du port LAN Allumé : la connexion Ethernet est normale Clignotant : les données sont en cours de transmission via le port Ethernet Éteint : la connexion Ethernet n’est pas établie
CATV (définitions des LED)	État CATV Allumé : signal optique CATV normal Éteint : les signaux CATV ne sont pas reçus
OPT (définitions des LED)	Indicateur d’intensité lumineuse Allumé : supérieur au seuil maximal RX de l’ONU ; Clignotant : inférieur au seuil minimal RX de l’ONU ; Éteint : le RX de l’ONU est dans la plage de seuils normale.
Informations de commande	ONT FTTH/O, 1 interface GPON/EPON (SC/APC), 1 port LAN Gigabit, port CATV

Les performances réelles peuvent varier en fonction des paramètres, du câblage, de la température, de la configuration du réseau, de l’interface, de la compatibilité des appareils, des conditions environnementales et des conditions sur site, ainsi que d’autres facteurs similaires. Les références à la puissance électrique, à la vitesse du signal ou de traitement, à la portée ou à la distance du signal, au chiffrement des données, à la capacité de stockage, aux caractéristiques d’affichage ou à d’autres indicateurs de performance reposent sur des conditions optimales issues des normes de l’industrie et sont fournies à titre informatif uniquement. Les spécifications peuvent être modifiées sans préavis.
