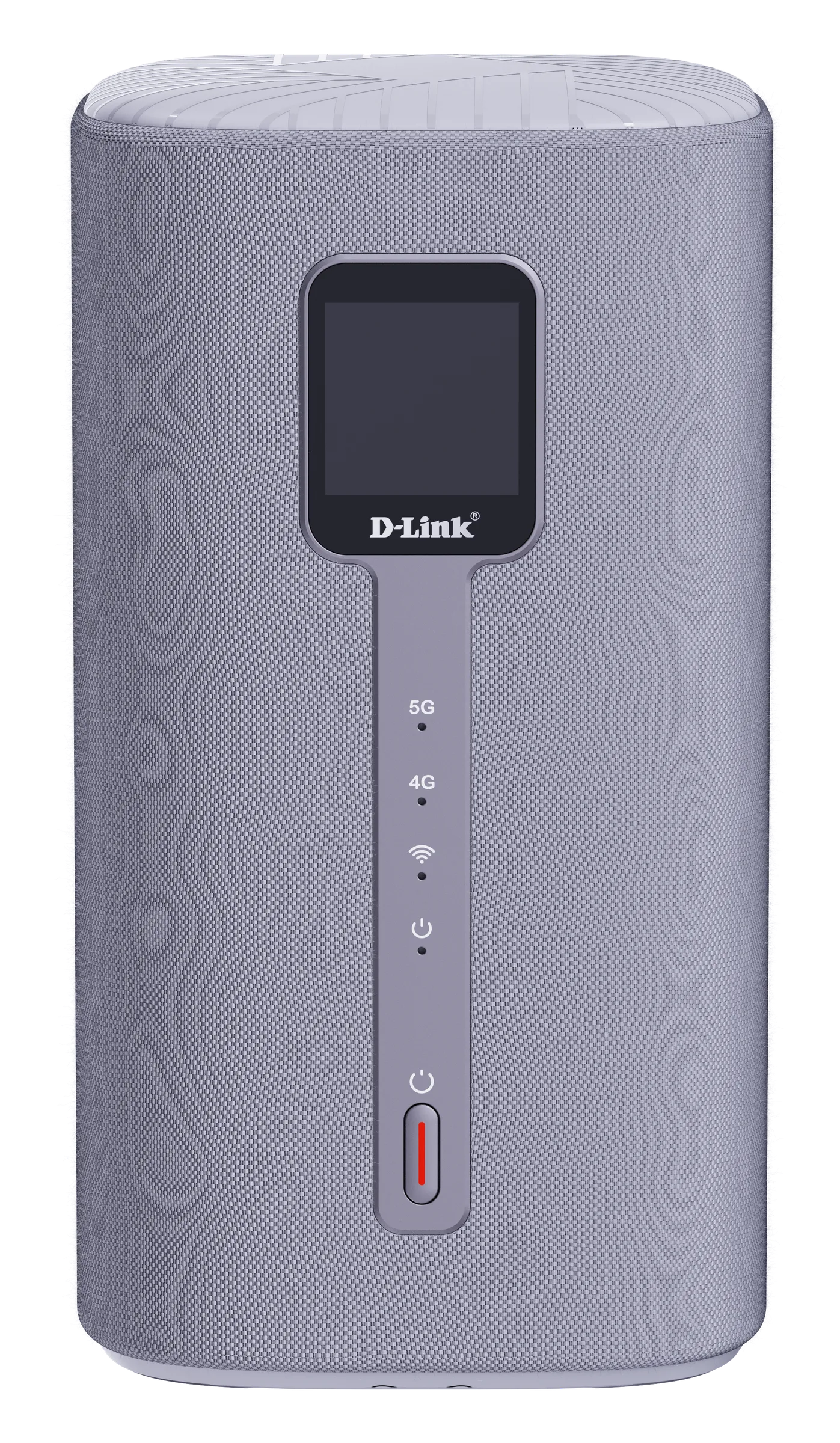

DWR-2000M (D1)
نظرة عامة
تتيح الشاشة الملونة المدمجة الاطلاع على حالة الشبكة بلمحة، وتهيئة الجهاز، ومشاركة رمز QR لشبكة Wi-Fi، دون الحاجة إلى تطبيق أو متصفح.

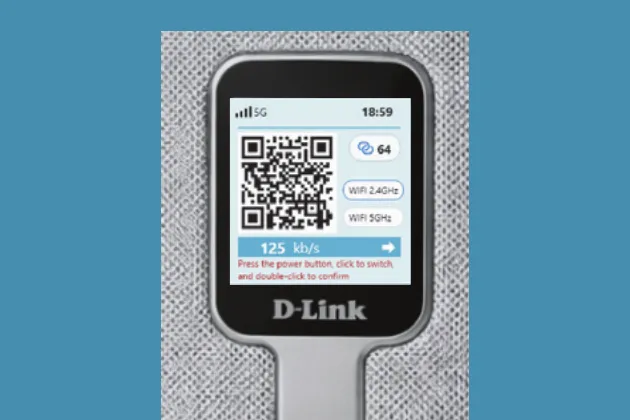

قوة الإشارة وحالة Wi-Fi وWPS ومشاركة رمز QR

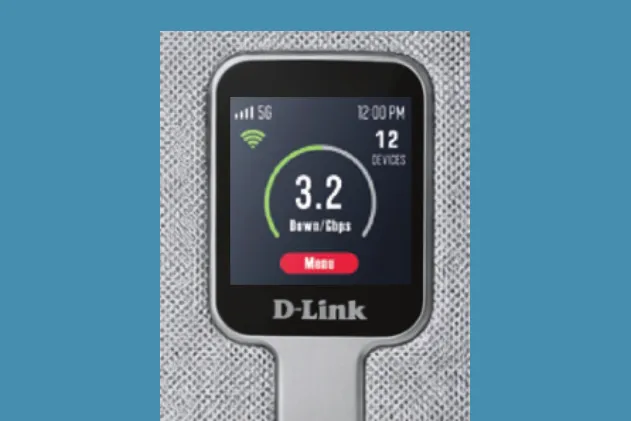

اختبر سرعة شبكتك الفعلية

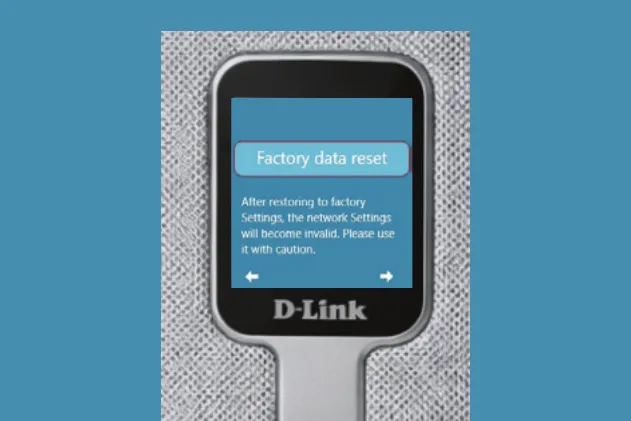

إعادة ضبط المصنع من الجهاز نفسه مع التأكيد

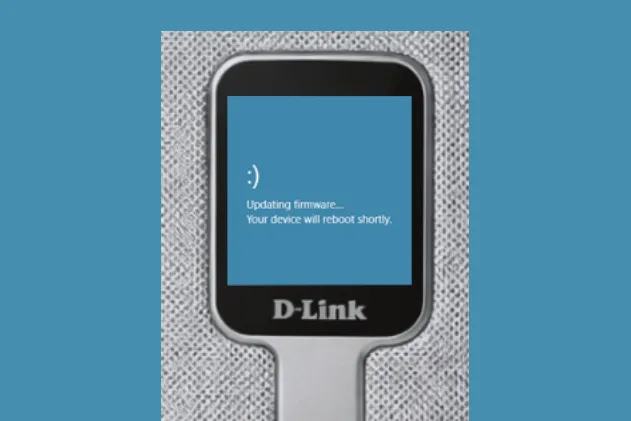

تحديث البرنامج الثابت عبر OTA مع مؤشر التقدم
خيارات قابلة للضبط لمؤقت إسبات الشاشة
قوة الإشارة ومعلومات النطاق في الوقت الفعلي
مؤشر سرعة التنزيل/الرفع
عدد الأجهزة المتصلة (Wi-Fi 2.4G/5G)
رمز QR للاتصال الفوري بشبكة Wi-Fi
تحديث البرنامج الثابت بضغطة زر واحدة
إعادة ضبط المصنع مع تأكيد على الشاشة

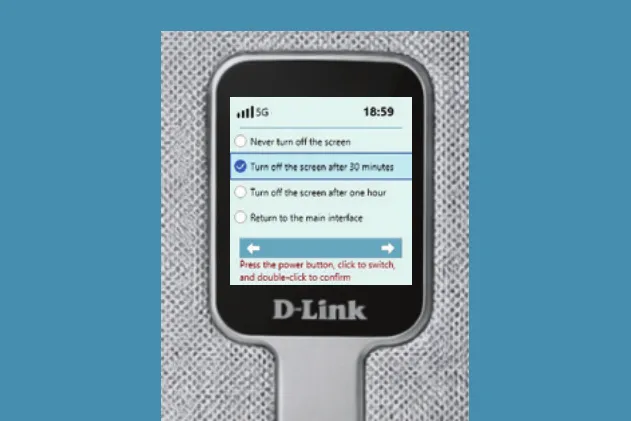

مؤقت سكون الشاشة قابل للضبط
زر فعلي: نقرة واحدة للتبديل ونقرتان للتأكيد
DWR-2000M (D1)
| CPU | Mediatek T750 |
|---|---|
| OS | Linux |
| RAM | 1GB DDR4 |
| ROM | 4 GB eMMC Flash |
| الحجم | 105.6*105.6*193.6mm |
| الوزن | حوالي 820 غرامًا |
| شريحة Wi-Fi | MT7916 + MT7976 |
| المعيار | Wi-Fi 6, IEEE 802.11a/b/g/n/ac/ax |
| البروتوكول | 2.4GHz 802.11b/g/n/ax 5.0GHz 802.11a/n/ac/ax |
| التردد | 2.4G (2.4~2.4835GHz) 20/40MHz 5.0G (5.15~5.925GHz) 20/40/80/160MHz |
| المستخدمون | 512 |
| هوائيات Wi-Fi MIMO | MU-MIMO, 2x2+2x2 |
| مسافة الإرسال | 80m |
| قدرة الإرسال (Wi-Fi) | 18dBm(الحد الأقصى) في وضع 11b 16dBm(الحد الأقصى) في وضع 11g 15dBm(الحد الأقصى) في وضع 11n 16dBm(الحد الأقصى) في وضع 11a 15dBm(الحد الأقصى) في وضع 11ac 14dBm(الحد الأقصى) في وضع 11ax |
| حساسية الاستقبال (Wi-Fi) | MCS11: -58dBm@10% PER MCS9: -63dBm@10% PER MCS7: -68dBm@10% PER 54M: -70dBm@10% PER 11M: -83dBm@8% PER 6M: -88dBm@10% PER 1M: -90dBm@8% PER |
| المعدل | 11ax: 2402 Mbps @ 5 GHz, 574 Mbps @ 2.4 GHz 11ac: 1732 Mbps @ 5 GHz 11n: 300 Mbps @ 2.4 GHz 11a/11g: 54 Mbps 11b: 11 Mbps |
| التشفير | دعم WPA/WPA2/WPA3 personal دعم WPS2.0 دعم WAPI |
| LED | مؤشر LED للبطارية (1 أخضر) مؤشر LED لـ WiFi (3 ألوان) مؤشر LED لـ 4G (3 ألوان) مؤشر LED لـ 5G (3 ألوان) |
| USB | 1 USB Type C |
| USIM&SIM | Nano-SIM (4FF) قياسية 8 سنون، eSIM (اختيارية) |
| الأزرار (المواصفات الأساسية) | WPS + الطاقة + إعادة الضبط (ثقب) |

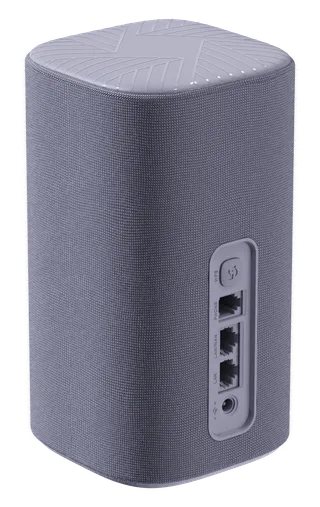

| منفذ Ethernet | RJ45 2.5Gbps WAN/LAN x1 + 2.5Gbps LAN x1 |
| منفذ الصوت | RJ11 x1 |
| مهايئ DC | Φ5.5-DC 12V x1 |
| LCD | 1.54'' x1 |
| هوائي LTE | هوائي داخلي |
| هوائي التنوع (Diversity) | هوائي داخلي |
| هوائي 5G | هوائي داخلي |
| هوائي WIFI | هوائي داخلي |
| الاستهلاك | حالة التشغيل: الحد الأقصى 36W حالة الإيقاف: الحد الأقصى 0.5W |
| ESD | التلامس ±4 kV؛ الهواء ±8 kV |
| درجة الحرارة | درجة حرارة العمل: -20°C ~ 60°C درجة حرارة التخزين: -40°C ~ 70°C |
| الرطوبة | رطوبة العمل: 40°C/90-95% رطوبة التخزين: 10 ~ 95% |
| زمن بدء التشغيل | أقل من 60s من بدء التشغيل حتى الاتصال بالإنترنت |
| WCDMA/HSPA | Band1/Band5/Band8 |
| 4G LTE | B1/B3/B5/B7/B8/B20/B28/B38/B40/B41/B42/B43/(B32/B71 اختياري) |
| 5GNR | n1/n3/n5/n7/n8/n20/n28/n38/n40/n41/n77/n78 (/n75/n76/n71 اختياري) |
| هوائي RF | MIMO داخلي |
| وضع الإرسال | 2Tx |
| وضع الاستقبال | 4Rx |
| معيار 3GPP | 3GPP Release15 |
| ميزات معدل 5G | يدعم 3GPP Rel-15 يدعم 2CC CA يدعم 256-QAM في الإرسال و256-QAM في الاستقبال يدعم 4 × 4 MIMO في الاستقبال على n1/n3/n7/n28/n38/n40/n41/n77/n78 يدعم 2 × 2 MIMO في الإرسال على n40/n41/n77/n78 يدعم 5G NR FDD مع SCS 15 kHz و5G NR TDD مع SCS 30 kHz يدعم وضعي التشغيل SA وNSA يدعم Option 3x وOption 3a وOption 3 وOption 2 NSA TDD: الحد الأقصى 4.67 Gbps (DL)/ 0.836 Gbps (UL) SA TDD: الحد الأقصى 4.67 Gbps (DL)/ 1.25 Gbps (UL) |
| ميزات معدل LTE | يدعم FDD وTDD يدعم عرض نطاق RF من 1.4 إلى 20 MHz يدعم LTE DL 4 × 4 MIMO على B1/B3/B7/B38/B40/B41/B42/B43 يدعم تضمين QPSK و16-QAM و64-QAM و256-QAM في الإرسال يدعم تضمين QPSK و16-QAM و64-QAM و256-QAM في الاستقبال LTE: الحد الأقصى 1.6 Gbps (DL)/ 211 Mbps (UL) |
| ميزات معدل UMTS | يدعم 3GPP R9 DC-HSDPA/HSPA+/HSDPA/HSUPA/WCDMA يدعم تضمين QPSK/16-QAM/64-QAM DC-HSDPA: الحد الأقصى 42 Mbps HSUPA: الحد الأقصى 11.5 Mbps WCDMA: الحد الأقصى 384 kbps (DL)/ 384 kbps (UL) |
| قدرة الإرسال (مواصفات RF) | WCDMA: الفئة 3 (24 dBm +1/-3 dB) LTE-FDD: الفئة 3 (23 dBm ±2 dB) LTE-TDD: الفئة 3 (23 dBm ±2 dB) 5G NR: الفئة 3 (23 dBm ±2 dB) نطاقات 5G NR n41/n77/n78 UL MIMO HPUE1: الفئة 2 (26 dBm +2/-3 dB) |
| النطاق الديناميكي للإرسال TX | 65 dB |
| حساسية الاستقبال (مواصفات RF) | -97dBm@10MHz QPSK -94dBm@20MHz QPSK |
| منفذ WAN | IP ثابت (IP/الشبكة الفرعية/البوابة/DNS) عميل DHCP عميل NTP |
| منفذ LAN (Ethernet) | وضع NAT، وضع الجسر (bridge) |
| IPv4, IPv6 | Internet Protocol v4/v6 ICMPv6 |
| أنفاق VPN | غير مدعوم |
| جدار الحماية | تصفية على أساس IP تصفية على أساس المنفذ (البروتوكول) تصفية على أساس MAC تصفية URL |
| الأمان | تحويل المنافذ (Port Forwarding)، دعم DMZ جدار حماية لتصفية URL وتصفية MAC وDoS دعم أمان بطاقة SIM المعتمد على PIN وPUK التحكم في الوصول إلى WAN التحكم في الوصول عن بُعد (HTTP) |
| TOS | غير مدعوم |
| DNS | ترحيل DNS/ ذاكرة DNS المؤقتة |
| الخدمات | الخدمات التالية مدعومة: البث (Broadcasting) البث المتعدد (Multicasting) |
| تحديث FOTA | مدعوم |
| تحديث البرنامج | يدعم التحديث المحلي |
| التهيئة | مسح واختيار القنوات تلقائيًا ملفات BS قابلة للضبط (التردد، عرض النطاق) |
| واجهة الويب الرسومية المحلية (GUI) | تستخدم واجهة الويب الرسومية HTTP لتسجيل الدخول إلى الجهاز. ومن السهل التحكم في الجهاز. |
| التشفير/فك التشفير | AES NULL |
| إدارة الجهاز | الوصول عبر الويب (محلي) |
| الغطاء العلوي | بلاستيك، بدون طلاء |
| الجزء الرئيسي | بلاستيك، بدون طلاء |
| الغطاء السفلي | بلاستيك، بدون طلاء |
| الأزرار (المادة) | بلاستيك، WPS + إعادة الضبط + الطاقة |
| الجهاز | نعم، 1 قطعة |
| المهايئ | نعم، DC 12V 2A x1 |
| طاقة خارجية | اختياري، 1 قطعة بسعة 5000mAh مع منفذ شحن DC |
| كبل Ethernet | نعم، 1.0m x1 |
| الملصق | نعم، رقم الطراز/ MAC/ الرقم التسلسلي |
| علبة هدايا | نعم |
| الضمان | نعم |
| دليل المستخدم | نعم |
| الشهادة | RoHS, CE |
قد يختلف الأداء الفعلي بسبب الإعدادات والكبلات ودرجة الحرارة وتكوين الشبكة والواجهة وتوافق الأجهزة والظروف البيئية وظروف الموقع وعوامل أخرى مماثلة. تستند الإشارات إلى القدرة الكهربائية أو سرعة الإشارة أو المعالجة أو مدى الإشارة أو المسافة أو تشفير البيانات أو سعة التخزين أو خصائص العرض أو غيرها من مقاييس الأداء إلى ظروف مثالية مستمدة من المعايير الصناعية، وهي مقدمة لأغراض الاطلاع فقط. قد تخضع المواصفات للتغيير دون إشعار مسبق.
