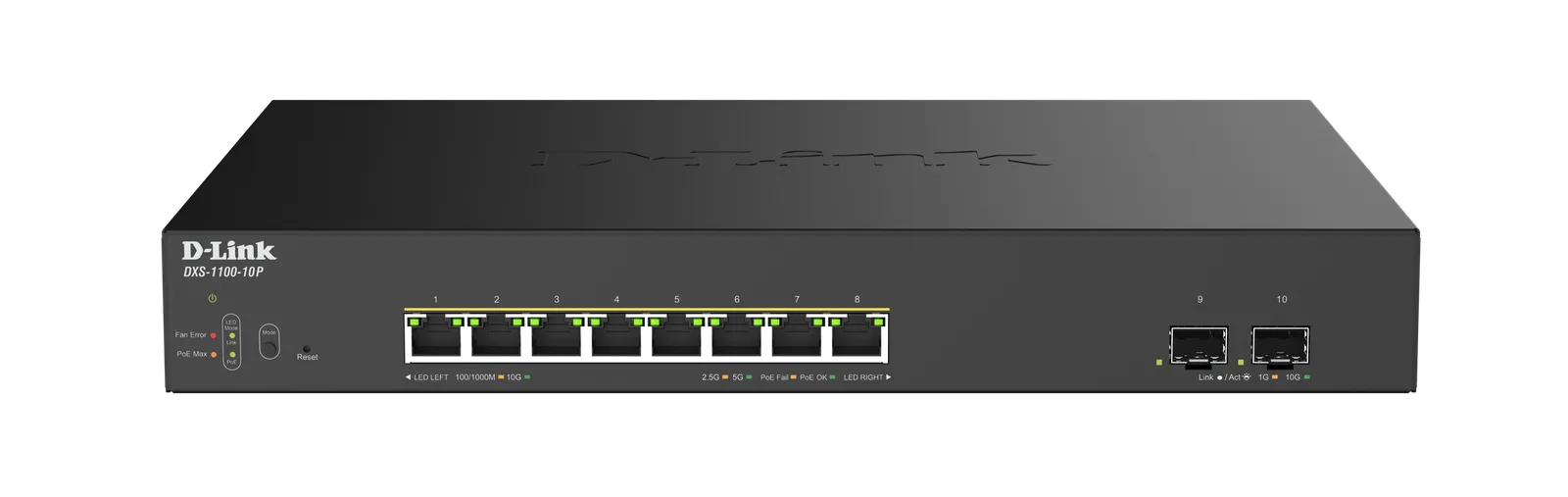

DXS-1100-10P
نظرة عامة
إن مبدّل 10 Gigabit Ethernet المُدار الذكي من سلسلة DXS-1100 هو مبدّل ذكي من Layer 2 يوفر حلاً مبدئياً للشركات الصغيرة والمتوسطة (SMB) الراغبة في نشر اتصال 10G Ethernet. والمبدّل مثالي لمجموعات الخوادم أو كجهاز تجميع للشبكة، إذ يوفر حلاً فعالاً من حيث التكلفة وغنياً بالميزات لمتطلبات 10G Ethernet.
يوفر طراز DXS-1100 PoE منافذ Ethernet كاملة بسرعات 100M/1/2.5/5/10Gbps لترقية أداء الشبكة بشكل ملحوظ بعرض نطاق ترددي أكبر مناسب لتطبيقات Wi-Fi 7، مثل بيئات البث عالية السرعة. كما يوفر منافذ SFP+ إضافية بسرعة 10 Gbps لاتصالات الوصلة الصاعدة عالية السرعة، ويزيد الكفاءة الإجمالية لشبكة البيانات.
تتميز سلسلة DXS-1100 بميزات أمان متقدمة مثل عناوين MAC الثابتة والتحكم في العواصف وIGMP Snooping. تتيح ميزة عناوين MAC الثابتة للمستخدمين إنشاء قائمة بيضاء لعناوين MAC لمنافذ محددة، مما يساعد المسؤولين على حصر الوصول إلى الشبكة بالأجهزة المصرّح لها فقط. وتراقب ميزة التحكم في العواصف حركة البث والبث المتعدد والبث الأحادي المجهول، وتبدأ بحظر الحزم أو تجاهلها عند تجاوز الحد المحدد، لأنها قد تُغرق الشبكة. أما IGMP Snooping فهي قادرة على تقليل الحِمل عن راوترات البث المتعدد L3 وتوفير عرض النطاق الترددي في معدل نقل البيانات عبر الشبكة.
تتضمن سلسلة DXS-1100 ميزتي اكتشاف الحلقات وتشخيص الكبلات لمساعدة مسؤولي الشبكات على اكتشاف مشكلات الشبكة وحلها بسرعة. تُستخدم ميزة اكتشاف الحلقات لاكتشاف الحلقات الناتجة عن منفذ معين وإيقاف المنفذ المتأثر تلقائياً. وتساعد ميزة تشخيص الكبلات مسؤولي الشبكات على فحص جودة الكبلات النحاسية بسرعة، والتعرف على نوع الكبل، واكتشاف أخطائه.
تدعم سلسلة DXS-1100 شبكة VLAN للمراقبة (Surveillance VLAN) في عمليات نشر المراقبة عبر IP. ويمنح ذلك حركة بيانات الفيديو شبكة VLAN مخصصة وأولوية أعلى عبر المبدّل، ويفصل حركة بيانات المراقبة عن بقية الشبكة. وهذا يضمن الأمان ويكفل جودة حركة بيانات الفيديو، ويوفر على الشركات تكلفة عتاد مراقبة مخصص إضافي. ويمكن لميزة التحكم في عرض النطاق الترددي حجز عرض نطاق ترددي لكل منفذ للوظائف المهمة التي تتطلب عرض نطاق ترددي أكبر أو لها أولوية أعلى.
يدعم DXS-1100-10P معيار IEEE 802.3bt (PoE++) بميزانية طاقة تصل إلى 280W، بينما يدعم DXS-1100-10TP معيار 802.3at (PoE+) بقدرة تصل إلى 240W. وقد صُممت هذه الطرازات لتشغيل الأجهزة عالية المتطلبات مثل هواتف الفيديو وكاميرات PTZ ونقاط الوصول Wi-Fi 6/7. كما تتميز هذه المبدّلات بـ Perpetual PoE الذي يضمن إيصال الطاقة دون انقطاع إلى الأجهزة المتصلة (PD) حتى أثناء إعادة تشغيل المبدّل. وتتيح تقنية Extended LLDP المدمجة أيضاً التفاوض التلقائي والإدارة الذكية للطاقة لأجهزة PoE+ وPoE++، مما يضمن توزيعاً أمثل للطاقة عبر الشبكة.
تعتمد سلسلة DXS-1100 تقنية D-Link Green لزيادة كفاءة الطاقة. وتضمن المراوح الذكية ومستشعرات الحرارة تشغيل المراوح بالسرعة المثلى للحفاظ على برودة النظام. وإذا كانت درجة حرارة البيئة أقل من حد معين أو كان استخدام المبدّل منخفضاً، فإن المراوح الذكية تبطئ تلقائياً، مما يقلل استهلاك الطاقة ومستوى الضوضاء. وفي الوقت نفسه، يمكن لميزة حالة الرابط تقليل استهلاك الطاقة بإيقاف المنافذ غير النشطة وإدخالها في وضع السكون. كما تخطو سلسلة DXS-1100 خطوة إضافية في جانبها الصديق للبيئة بدمج مجموعة شرائح بتقنية سيليكون متقدمة لتقليل استهلاك الطاقة.
DXS-1100-10P
| إصدار العتاد | B1 |
|---|---|
| الواجهة | 8 x منفذ 100/1000/2.5/5/10GBASE-T (PoE++) 2 x منفذ 10G SFP+ |
| معايير المنافذ | IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3bz 2.5GBASE-T و5GBASE-T IEEE 802.3an 10GBASE-T IEEE802.3ae 10G Ethernet عبر الألياف الضوئية IEEE802.3z 1000BASE-X IEEE 802.3az Energy-Efficient Ethernet (EEE) IEEE 802.3af/at PoE IEEE 802.3bt PoE |
| كبلات الشبكة | كبلات UTP من الفئة Cat. 5e أو أعلى لـ 100/1G/2.5G/5GBASE-T (بحد أقصى 100m) كبلات UTP من الفئة Cat. 6A أو أعلى لـ 10GBASE-T (بحد أقصى 100m) |
| تبادل واجهة الوسائط | Auto MDI/MDIX |
| سعة التبديل | 200 Gbps |
| طريقة الإرسال | التخزين والإرسال (Store-and-forward) |
| جدول عناوين MAC | 32K |
| عناوين MAC الثابتة | 256 إدخالا |
| معدل إعادة توجيه الحزم | 148.8 Mpps |
| ذاكرة مخزن الحزم المؤقت | 2 MB |
| ذاكرة فلاش | 32MB |
| حجم DRAM | 512MB |
| معيار PoE | IEEE 802.3af/at (حتى 30W) IEEE 802.3bt (حتى 90W) |
| منفذ يدعم PoE | 8 |
| ميزانية طاقة PoE | 280 W |

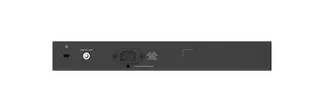

| دخل الطاقة | 100 إلى 240V AC 50/60 Hz |
| الحماية من التيار المفاجئ | الوضع المشترك ±1 kV (مهيأ لـ 6kV) |

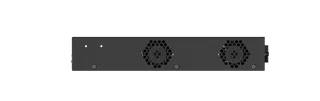

| المروحة | 2 مروحة داخلية |
| درجة حرارة التشغيل | -5 إلى 50°C (23 إلى 122°F) |
| درجة حرارة التخزين | -20 إلى 70°C (-4 إلى 158°F) |
| رطوبة التشغيل | 0% إلى 90% رطوبة نسبية |
| رطوبة التخزين | رطوبة نسبية من 0% إلى 95% |
| الحد الأقصى لاستهلاك الطاقة | 375.92 W (PoE قيد التشغيل) 57.01 W (PoE متوقف) |
| الأبعاد (الطول x العرض x الارتفاع) | 330 x 250 x 44 mm (12.99 x 9.84 x 1.73 in) |
| الوزن | 2.9 kg (6.39 lbs) |
| السلامة | CB, UL, BSMI |
| EMI | CE Class A, VCCI Class A, FCC Class A, BSMI, RCM |
| ميزات L2 | التحكم في التدفق: 802.3x Flow Control، منع HOL Blocking Jumbo frames حتى 12K بايت IGMP Snooping: IGMP v1/v2 snooping، يدعم 512 مجموعة، يدعم 128 مجموعة IGMP Spanning Tree Protocol: 802.1D STP، 802.1w RSTP Loopback Detection تشخيص الكبلات Port Mirroring: واحد إلى واحد، متعدد إلى واحد |
| VLAN | VLAN المستند إلى المنفذ 802.1Q VLAN VLAN المراقبة التلقائية VLAN الصوتي 128 مجموعة VLAN VLAN غير المتماثل |
| جودة الخدمة (QoS) | جودة الخدمة 802.1p معالجة قوائم الانتظار: Strict Priority Queue (SPQ)، Weighted Round Robin (WRR) التحكم في عرض النطاق الترددي: مستند إلى المنفذ (وارد/صادر، أدنى دقة للسرعات 10/100/1000 هي 16 Kbps) DSCP |
| ميزات الأمان | عناوين MAC الثابتة: حتى 256 إدخالاً تجزئة حركة البيانات التحكم في عواصف البث/البث المتعدد/البث الأحادي أمان المنافذ |
| الإدارة | واجهة رسومية عبر الويب (تدعم IPv4/IPv6/HTTPS) |
| ميزات PoE | Perpetual PoE Fast PoE Auto PoE PD Discovery |
| التقنية الخضراء | متوافق مع RoHS 6 متوافق مع IEEE 802.3az Energy Efficient Ethernet (EEE) |
| معايير RFC | RFC768 UDP RFC791 IP RFC792 ICMPv4 RFC793 TCP RFC826 ARP IEEE 802.1p RFC2236, IGMP Snooping RFC1213 MIBII RFC1215 MIB Traps Convention |
| DXS-1100-10 | مبدّل Easy Smart بـ 8 منافذ 10G + 2 منفذ 10G SFP+ |
| DXS-1100-10P | مبدّل Easy Smart بـ 8 منافذ 10G PoE++ + 2 منفذ 10G SFP+، 280W |
| DXS-1100-10TP | مبدّل Easy Smart بـ 8 منافذ 10G PoE+ + 1 منفذ 10G + 1 منفذ 10G SFP+، 240W |
قد يختلف الأداء الفعلي بسبب الإعدادات والكبلات ودرجة الحرارة وتكوين الشبكة والواجهة وتوافق الأجهزة والظروف البيئية وظروف الموقع وعوامل أخرى مماثلة. تستند الإشارات إلى القدرة الكهربائية أو سرعة الإشارة أو المعالجة أو مدى الإشارة أو المسافة أو تشفير البيانات أو سعة التخزين أو خصائص العرض أو غيرها من مقاييس الأداء إلى ظروف مثالية مستمدة من المعايير الصناعية، وهي مقدمة لأغراض الاطلاع فقط. قد تخضع المواصفات للتغيير دون إشعار مسبق.
