D-Link

DGS-F1500-28XS

مبدّل مُدار بـ 24 منفذ SFP مع وصلات صاعدة 10G

  • دعم 24 منفذ SFP مع 8* منافذ Ethernet Combo متكيفة بسرعة 10/100/1000M، و4* منافذ 10G SFP+، و1* منفذ وحدة التحكم
  • دعم معايير IEEE 802.1d وIEEE 802.1w وIEEE 802.1s وIEEE 802.1p وIEEE 802.3 وIEEE 802.3u وIEEE 802.3x وIEEE 802.3z وIEEE 802.3ab وIEEE 802.3ae
  • إدارة L3، ودعم خادم DHCP وQoS والتحكم عبر ACL، ودعم SNMP V1/V2/V3 وIGMP Snooping v1/v2/v3
  • دعم STP/RSTP/MSTP وERPS، ودعم اكتشاف الحلقات والإصلاح الذاتي، ودعم المراقبة والتحكم عن بُعد في الحلقة المرتدة (802.3ah OAM)
  • دعم تقسيم VLAN المتعدد، وMAC VLAN وProtocol VLAN وPrivate VLAN
  • دعم الربط بين عنوان IP + عنوان MAC + VLAN + المنفذ، وDHCP Snooping، ودعم حماية مصدر IP وحماية DAI
  • دعم IPV4/IPV6 وRIP وOSPF
  • الحماية من الصواعق: الوضع المشترك 4KV، والوضع التفاضلي 2KV
أين تشتريتنزيل صحيفة البياناتعرض المواصفات

نظرة عامة

نظرة عامة

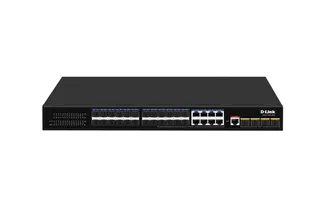

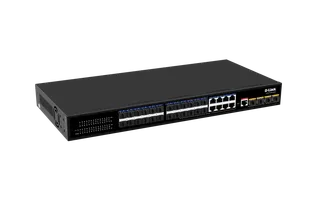

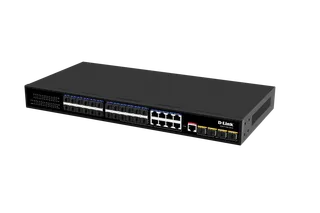

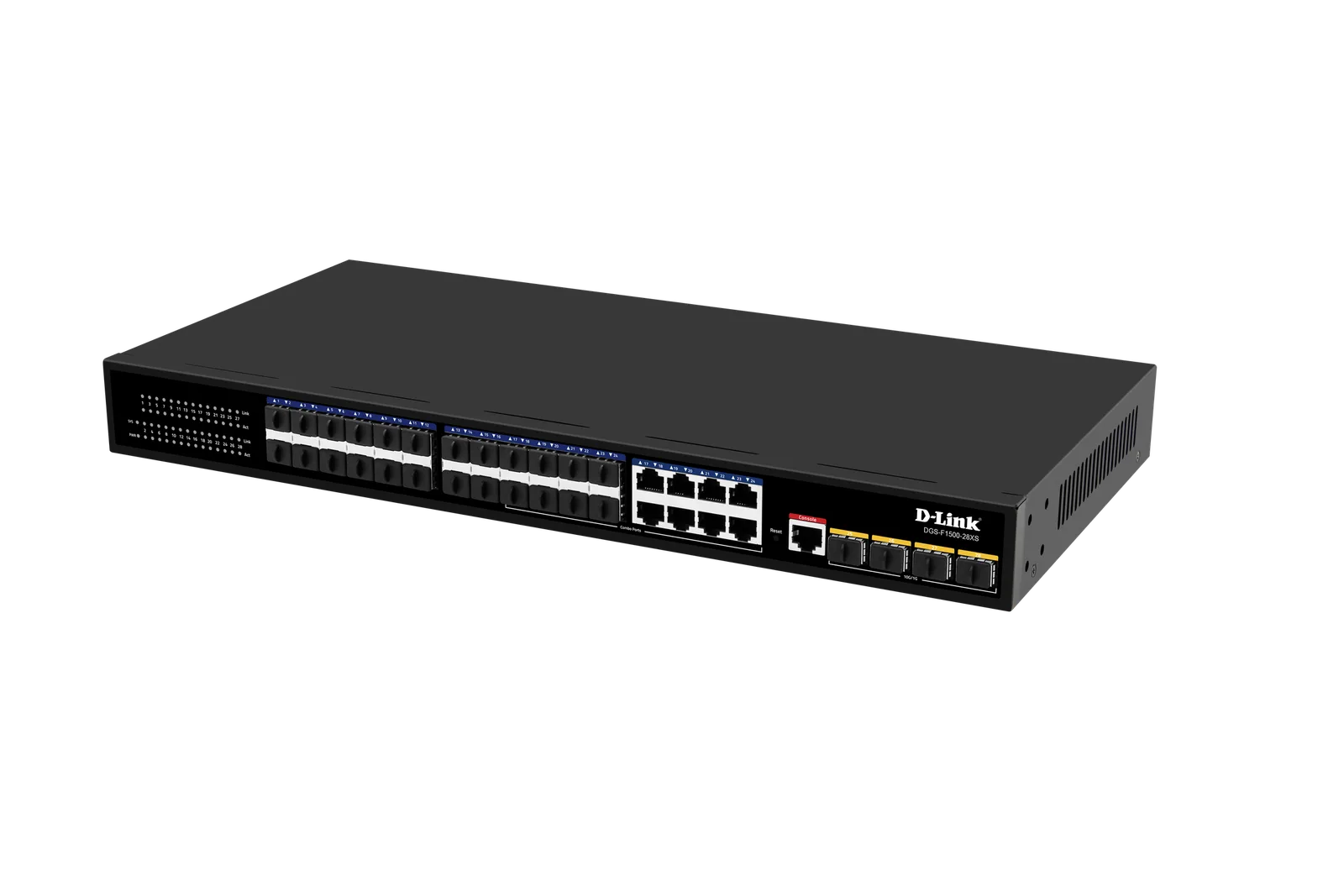

DGS-F1500-28XS مبدّل Ethernet مُدار Gigabit L3 يدعم 24* منفذ 1000M SFP، و8* منافذ Ethernet متكيفة 10/100/1000M (Combo)، و4* منافذ 10G SFP+، و1* منفذ وحدة تحكم. تعمل استراتيجية التحكم الأمني المتكاملة وسياسة حماية CPU على تحسين تحمل الأعطال وضمان تشغيل مستقر للشبكة وموازنة الأحمال للربط البيني. ويدعم الجهاز الدفاع التلقائي ضد هجمات DoS، كما يدعم SNMP وIEEE 802.1 وSTP وRSTP وتجميع الروابط وغيرها من الوظائف. ومع وظائف الأمان المتقدمة وجودة الخدمة (QoS)، يمكن استخدامه كمبدّل لطبقة النواة وطبقة التوزيع وطبقة الوصول بمنافذ عالية الكثافة وإدارة سهلة، وهو خيار مثالي لمختلف تطبيقات شبكات الأعمال.

الميزات المتقدمة

يأتي DGS-F1500-28XS مزودًا بمجموعة كاملة من ميزات L2+ وبعض ميزات L3، تشمل IGMP snooping وخادم DHCP وعكس المنافذ وSpanning Tree Protocol (STP) وLink Aggregation Control Protocol (LACP) وSNMP v1/v2/v3 وOSPF وRIP. وتتيح وظيفة التحكم في التدفق IEEE 802.3x توصيل الخوادم مباشرة بالمبدّل لنقل بيانات سريع وموثوق.

بيئة التطبيق

شبكة النطاق العريض الضوئية الحضرية: مشغلو شبكات البيانات مثل مشغلي الاتصالات والتلفزيون الكبلي ومتكاملي أنظمة الشبكات وغيرهم. شبكة النطاق العريض الخاصة: مناسبة للقطاعات المالية والحكومية والنفط والسكك الحديدية والكهرباء والأمن العام والنقل والتعليم وغيرها من القطاعات. نقل الوسائط المتعددة: نقل متكامل للصور والصوت والبيانات، مناسب للتعليم عن بُعد ومؤتمرات الفيديو والهاتف المرئي وتطبيقات أخرى. المراقبة في الوقت الفعلي: نقل متزامن لإشارات التحكم والصور والبيانات في الوقت الفعلي.

أمّن شبكتك

يدعم DGS-F1500-28XS المصادقة 802.1X القائمة على المنفذ، مما يتيح مصادقة الشبكة عبر خوادم RADIUS خارجية. تعزز ميزة قائمة التحكم في الوصول (ACL) أمان الشبكة وتساعد على حماية شبكة تقنية المعلومات الداخلية. ولمزيد من الأمان، تقوم ميزة فرز خوادم DHCP بترشيح ردود DHCP على المنافذ غير المصرح بها لمنعها من تعيين عنوان IP.

إدارة متعددة الاستخدامات

يمكن إدارة DGS-F1500-28XS عبر Web UI. كما يدعم DGS-F1500-28XS نظام D-View 8.0 وواجهة سطر الأوامر (CLI). D-View 8.0 هو نظام لإدارة الشبكة يتيح الإدارة المركزية لخصائص الشبكة الحرجة مثل التوفر والموثوقية والمرونة والأمان.

DGS-F1500-28XS

المواصفات

المواصفات
الطرازDGS-F1500-28XS
إصدار العتادA1
الواجهات24 x منفذ SFP بسرعة 10/100/1000M مع 8 x منافذ Combo بسرعة 10/100/1000M Base، و4 x منافذ 10G SFP+
منفذ وحدة التحكممنفذ RJ-45 بسرعة 10/100/1000BASE-T لإدارة CLI خارج النطاق
معايير المنافذIEEE 802.3 10BASE-T Ethernet (نحاس مزدوج ملتوي) IEEE 802.3u 100BASE-TX Fast Ethernet (نحاس مزدوج ملتوي) IEEE 802.3u 100BASE-FX 100 Mbps عبر الألياف الضوئية IEEE 802.3ab 1000BASE-T Gigabit Ethernet (نحاس مزدوج ملتوي) IEEE 802.3z 1000BASE-X 1 Gbps عبر الألياف الضوئية IEEE 802.3az Energy Efficient Ethernet (EEE) IEEE 802.3x التحكم في التدفق IEEE 802.1d (STP) IEEE 802.1w (RSTP) IEEE 802.1s (MSTP) IEEE 802.1p (جودة الخدمة) IEEE 802.3ae (10G Ethernet)
كبلات الشبكةUTP Cat. 5 وCat. 5e وCat. 6 (100 m كحد أقصى)
وضع الازدواجازدواج كامل/نصفي لسرعة 10/100 Mbps ازدواج كامل لسرعة 1000 Mbps
تبادل واجهة الوسائطضبط تلقائي MDI/MDIX لجميع منافذ الزوج المجدول
سعة التبديل128 Gbps
طريقة الإرسالالتخزين والإرسال (Store-and-forward)
جدول عناوين MAC16K إدخال
عناوين MAC الثابتة256 إدخالا
الحد الأقصى لمعدل إعادة توجيه الحزم بحجم 64 بايت95.23Mpps
ذاكرة مخزن الحزم المؤقت12 Mbits
ذاكرة CPU128 MB
ذاكرة فلاش16 MB
الطاقة (لكل جهاز)نعم
الاتصال/النشاط/السرعة (لكل منفذ)نعم

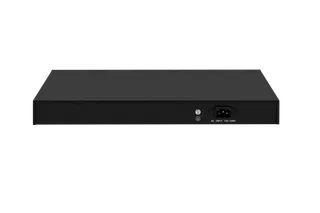

دخل الطاقة100 إلى 240 V AC 50/60 Hz، مزوّد طاقة عالمي داخلي
الحد الأقصى لاستهلاك الطاقةالحد الأقصى 38W
الأبعادأبعاد المنتج: 440*205*44mm أبعاد العبوة: 500*290*85mm
استهلاك الطاقة في وضع الاستعداد3 W/100 V 3 W/240 V
مستوى الضوضاء55 dB(A)
تبديد الحرارة153.5 BTU/hr
المراوح1
درجة حرارة التشغيل-10 إلى 50°C
درجة حرارة التخزين-40 إلى 70°C
رطوبة التشغيلرطوبة نسبية من 10% إلى 90%
رطوبة التخزين5% إلى 95% رطوبة نسبية
الأبعاد (الطول x العرض x الارتفاع)440 x 205 x 44 mm
الوزنG.W: 3.63kg, N.W: 3.06kg
MTBF760,000 ساعة
ميزات L2جدول عناوين MAC (16K مدخل) IGMP Snooping (IGMP v1/v2/v3 Snooping، والتعرّف على IGMP v3، ودعم 256 مجموعة IGMP، ودعم 64 عنوان بث متعدد ثابت على الأقل، وIGMP لكل VLAN، ودعم IGMP Snooping Querier) كشف الحلقات المرتدة تجميع الروابط 802.3ad (بحد أقصى 8 مجموعات/8 منافذ لكل مجموعة) LLDP LLDP-MED Jumbo Frame (حتى 10,000 بايت) Spanning Tree Protocol (802.1D STP، و802.1W RSTP، و802.1s MSTP) التحكم في التدفق (التحكم في التدفق 802.3x) عكس المنافذ (من واحد إلى واحد، ومن عدة منافذ إلى واحد، ودعم العكس لـ Tx/Rx/كليهما) ترشيح البث المتعدد (إعادة توجيه جميع المجموعات غير المسجلة، وترشيح جميع المجموعات غير المسجلة) MDI/MDIX قابل للتهيئة MLD snooping v1/v2 (256 مجموعة)
VLAN802.1Q مجموعة VLAN (حتى 4K مجموعة VLAN ثابتة كحد أقصى، نفق Q-in-Q) VID قابل للتهيئة من 1 - 4094 Auto Voice VLAN Mac VLAN VLAN المراقبة Protocol VLAN GVRP
جودة الخدمة (QoS)جودة الخدمة 802.1p 8 طوابير لكل منفذ معالجة الطوابير (الأولوية الصارمة، وWeighted Round Robin (WRR)) التحكم في عرض النطاق الترددي (حسب المنفذ (الداخل/الخارج، وأدنى دقة للسرعات 10/100/1000 هي 16 Kbps)) QoS استنادًا إلى: طوابير أولوية 802.1p وDSCP وToS وأفضلية IP
ميزات L3واجهة IP (دعم 32 واجهة) IPv6 Neighbor Discovery (ND) التوجيه الثابت (4K، مشاركة بين IPv4 وIPv6) RIP v1/v2 OSPF
قائمة التحكم في الوصول (ACL)حتى 512 قائمة وصول كحد أقصى حتى 127 قاعدة كحد أقصى مشتركة بين IPv4 وMAC وIPv6 يمكن ربط كل قاعدة بمنفذ واحد فقط ACL استنادًا إلى عنوان MAC (قناع أولوية 802.1p، وقناع VID، وقناع عنوان MAC المصدر/الوجهة، وقناع EtherType) ACL استنادًا إلى عنوان IP (قناع عنوان IP المصدر/الوجهة، وقناع DSCP، وقناع نوع البروتوكول، وقناع رقم منفذ TCP/UDP) عنوان IPv6 (قناع عنوان IP المصدر/الوجهة، وقناع DSCP، وقناع نوع البروتوكول، وقناع رقم منفذ TCP/UDP)
الأمانالتحكم في عواصف البث العام/البث المتعدد/البث الأحادي SSH v2 TLS v1.0 الوقاية من هجمات DoS التحكم في الوصول 802.1X حسب المنفذ أمان المنافذ (دعم حتى 64 عنوان MAC لكل منفذ، الحماية/التقييد/الإيقاف) فحص ARP الديناميكي (حتى 127 مدخل كحد أقصى) فرز خوادم DHCP فحص IPv4 (حتى 255 مدخل كحد أقصى) DHCP Snooping (حتى 255 مدخل كحد أقصى)
AAAمصادقة 802.1X (دعم قاعدة البيانات المحلية/RADIUS، ودعم التحكم في الوصول حسب المنفذ، ودعم EAP وPEAP، ومدخلات Mac المحلية: 256، ومدخلات الويب المحلية: 64) خادم RADIUS لـ IPv6 دعم مصادقة MD5 مصادقة TACACS+
OAMتشخيص الكبلات إعادة ضبط المصنع
الإدارةواجهة رسومية عبر الويب CLI خادم Telnet عميل TFTP MDI/MDIX قابل للتهيئة SNMP (دعم v1/v2c/v3) SNMP Trap ترقية البرنامج الثابت رفع/تنزيل ملف التهيئة عميل BootP/DHCP سجل النظام (حتى 500 مدخل سجل كحد أقصى) SNTP ICMP v6 IPv4/v6 Dual Stack ضبط الوقت (SNTP) RMONv1 مضيف موثوق خادم DHCP DHCP Relay
تقنية Green V3.0توفير الطاقة عبر: حالة الوصلة كشف طول الكبل
معايير RFCRFC791 IP RFC768 UDP RFC793 TCP RFC792 ICMPv4 RFC2463, RFC4443 ICMPv6 RFC826 ARP RFC1321, RFC2284, RFC2865, RFC2716, RFC3580 بروتوكول المصادقة القابل للتوسيع (EAP) RFC2573 تطبيقات SNMP RFC2461, RFC4861 اكتشاف الجوار لـ IPv6 RFC2462, RFC4862 التهيئة التلقائية للعناوين عديمة الحالة في IPv6 (SLAAC) RFC2464 IPv6 عبر Ethernet وتعريفه RFC4291 بنية عنونة IPv6 RFC2893, RFC4213 وظيفة الحزمة المزدوجة IPv4/IPv6

قد يختلف الأداء الفعلي بسبب الإعدادات والكبلات ودرجة الحرارة وتكوين الشبكة والواجهة وتوافق الأجهزة والظروف البيئية وظروف الموقع وعوامل أخرى مماثلة. تستند الإشارات إلى القدرة الكهربائية أو سرعة الإشارة أو المعالجة أو مدى الإشارة أو المسافة أو تشفير البيانات أو سعة التخزين أو خصائص العرض أو غيرها من مقاييس الأداء إلى ظروف مثالية مستمدة من المعايير الصناعية، وهي مقدمة لأغراض الاطلاع فقط. قد تخضع المواصفات للتغيير دون إشعار مسبق.
